资源简介
摘要：本文件规定了电信工程制图的基本要求、图形符号的使用规则以及相关技术规范。本文件适用于电信工程的设计、施工图绘制及相关技术文档编制。
Title：Telecommunication Engineering Drawing and Graphic Symbols Specification
中国标准分类号：L80
国际标准分类号：33.020 -

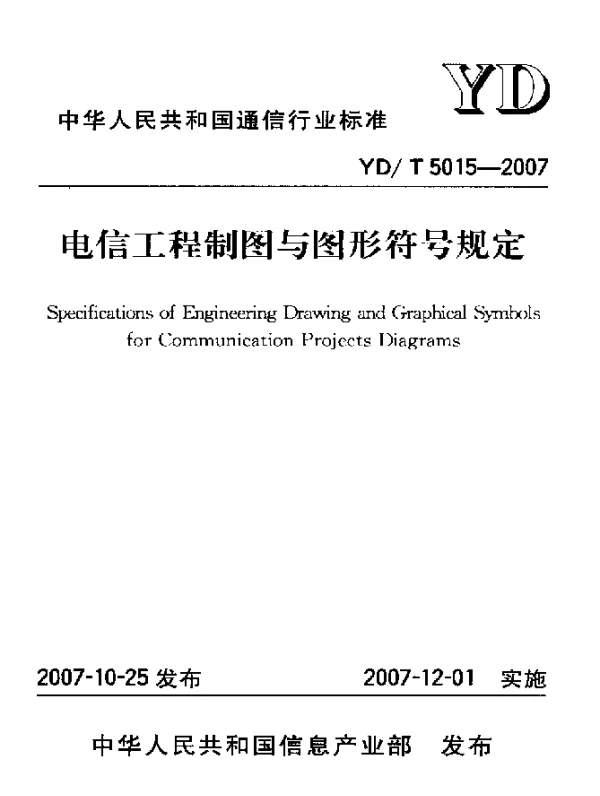

封面预览
-
拓展解读
主要内容
YDT 5015-2007《电信工程制图与图形符号规定》是一份关于电信工程设计和制图的标准文件，旨在规范电信工程中的图纸绘制和图形符号的使用，以提高设计文件的统一性和可读性。
- 定义了电信工程中常用的图形符号及其含义。
- 明确了图纸的基本格式、比例、字体要求以及标注规范。
- 详细说明了各类电信设备、线路及设施在图纸上的表示方法。
- 提供了适用于不同场景的制图示例，便于实际操作。
与老版本的变化
相比旧版标准，YDT 5015-2007在以下几个方面进行了更新和改进：
- 图形符号更新：
- 新增了一些现代电信技术相关的图形符号。
- 对部分原有符号进行了优化，使其更加直观易懂。
- 制图规范调整：
- 细化了图纸的比例要求，适应更多复杂场景。
- 增加了对数字绘图工具使用的指导。
- 术语和定义：
- 更新了一些专业术语，确保与最新行业标准一致。
- 适用范围扩展：
- 涵盖了更多类型的电信工程项目，包括移动通信和宽带接入等新兴领域。
-
