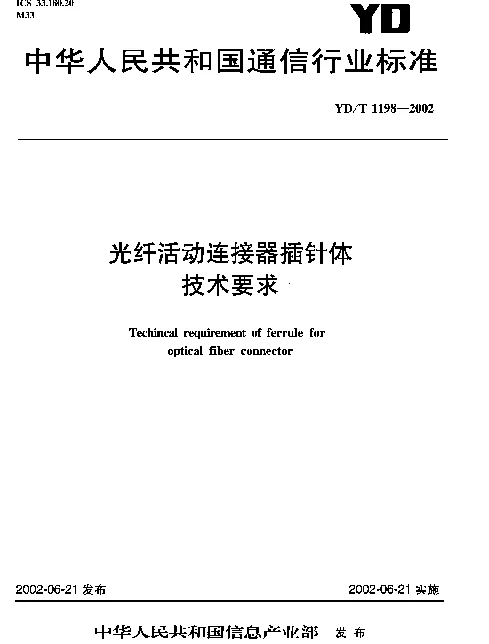

YDT 1198-2002 光纤活动连接器插针体技术要求

光纤活动连接器插针体技术要求解析

随着通信技术的飞速发展，光纤通信因其高带宽和低损耗的特点成为现代信息传输的重要载体。在光纤通信系统中，光纤活动连接器作为实现光纤之间可拆卸连接的关键部件，其性能直接影响到整个系统的稳定性和可靠性。而插针体作为光纤活动连接器的核心组件之一，其技术要求显得尤为重要。本文基于 YDT 1198-2002 标准，对光纤活动连接器插针体的技术要求进行详细分析。

• 材料选择与机械性能

插针体通常采用高精度陶瓷或金属材料制成，以确保其具有足够的硬度和耐磨性。根据 YDT 1198-2002 标准，插针体的材料需满足以下要求：

• 陶瓷插针体的抗压强度应不低于 1500 MPa；
• 金属插针体的硬度应在 HRC60 以上；
• 插针体表面需经过精密抛光处理，表面粗糙度应小于 Ra0.04 μm。
• 几何尺寸与公差

插针体的几何尺寸直接决定了光纤连接的精确度。标准中对插针体的几何参数提出了严格的要求，主要包括：

• 插针体长度的公差范围为 ±0.05 mm；
• 插针体直径的公差范围为 ±0.01 mm；
• 插针体端面与轴线的垂直度误差不得超过 0.5°。
• 光学性能

插针体的光学性能是衡量其质量的重要指标之一。根据 YDT 1198-2002 标准，插针体需满足以下光学性能要求：

• 插针体端面的反射损耗应小于 -30 dB；
• 插入损耗应低于 0.2 dB；
• 回波损耗应高于 50 dB。
• 环境适应性

插针体需要具备良好的环境适应性，以应对各种复杂的使用场景。标准中对其环境适应性提出了以下要求：

• 插针体需通过温度循环测试（-40°C 至 +85°C），并在测试后保持功能正常；
• 插针体需通过湿热老化测试（相对湿度 95%，温度 40°C，持续 1000 小时），外观无明显变化；
• 插针体需通过振动和冲击测试，确保在运输和安装过程中不发生损坏。

综上所述，YDT 1198-2002 标准对光纤活动连接器插针体的技术要求涵盖了材料、几何尺寸、光学性能以及环境适应性等多个方面。这些要求不仅保证了插针体的高性能，也为光纤通信系统的可靠运行提供了坚实的基础。未来，随着技术的进步，插针体的设计和制造工艺将进一步优化，以满足更高性能需求。
