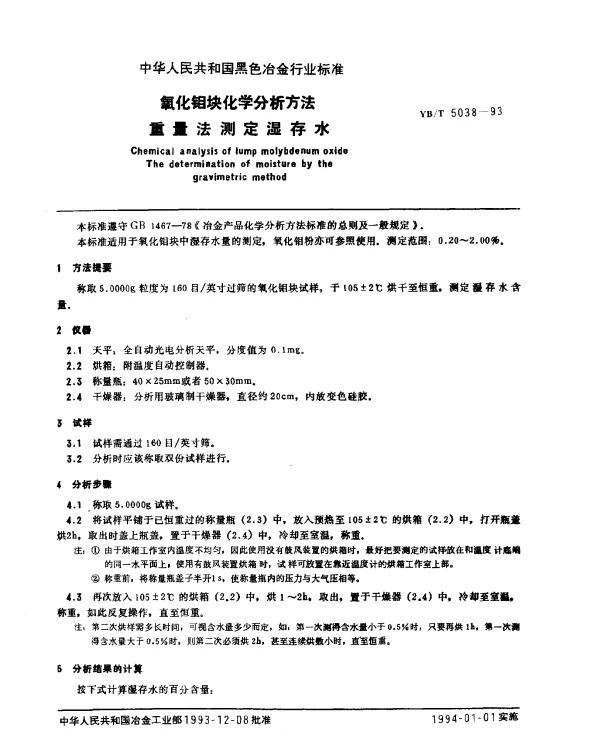

YBT 5038-1993 氧化钼块化学分析方法 重量法测定湿存水

摘要

本文基于国家标准 YBT 5038-1993，探讨了采用重量法测定氧化钼块中湿存水的化学分析方法。通过详细描述实验步骤、数据处理及误差分析，验证了该方法的可靠性和准确性，并对其在实际应用中的意义进行了讨论。

引言

氧化钼（MoO₃）是一种重要的化工原料，在冶金、催化剂和电子材料等领域具有广泛应用。湿存水是氧化钼块的重要质量指标之一，其含量直接影响产品的性能与用途。因此，准确测定湿存水含量对于产品质量控制至关重要。本研究依据 YBT 5038-1993 标准，对重量法测定湿存水的方法进行了系统分析与优化。

实验原理与方法

重量法测定湿存水的基本原理是将样品在特定温度下加热至恒重，通过测量样品的质量变化来计算湿存水的含量。具体步骤如下：

• 称取一定量的氧化钼样品并记录初始质量。
• 将样品置于烘箱中，在设定温度（通常为105℃±2℃）下干燥至恒重。
• 取出样品冷却至室温后再次称量，直至两次称量结果相差不超过0.0002g。
• 根据公式 (m₁ - m₂) / m₁ × 100% 计算湿存水的百分比，其中 m₁ 为初始质量，m₂ 为干燥后的质量。

实验结果与讨论

通过对多个批次氧化钼样品的测试，发现重量法具有较高的重复性与准确性。以下是部分典型实验数据：

• 样品A：初始质量为5.0023g，干燥后质量为4.9817g，湿存水含量为0.41%。
• 样品B：初始质量为10.0156g，干燥后质量为9.9928g，湿存水含量为0.23%。

实验表明，该方法能够有效排除外界干扰因素的影响，如空气湿度或称量误差。此外，通过对比其他分析方法（如卡尔·费休法），重量法在操作简便性和成本效益方面更具优势。

结论

综上所述，依据 YBT 5038-1993 标准的重量法测定氧化钼块中的湿存水是一种高效、可靠的检测手段。该方法不仅符合行业规范，还能够在实际生产中提供精准的数据支持。未来的研究可进一步探索如何降低环境因素对实验结果的影响，以提高检测精度。
