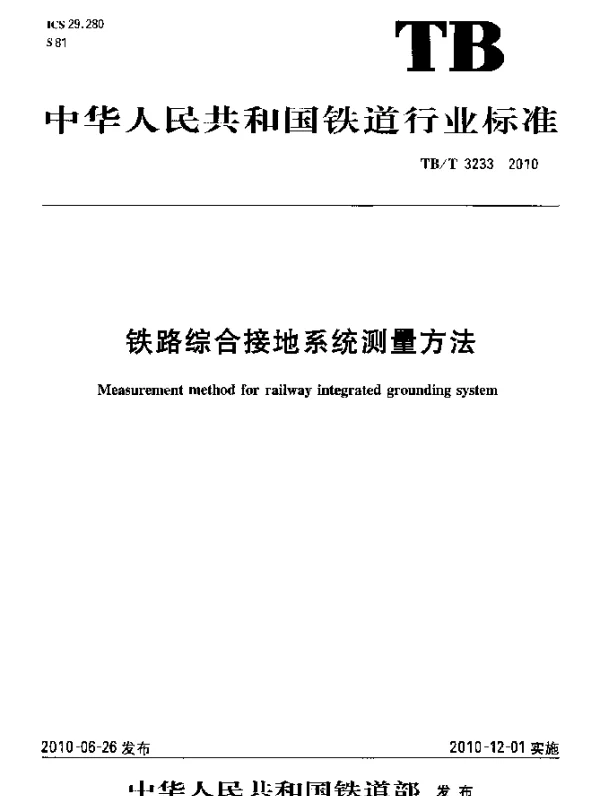

TBT 3233-2010 铁路综合接地系统测量方法

铁路综合接地系统的测量方法

TBT 3233-2010 是中国铁路行业的一项重要标准，它规定了铁路综合接地系统的测量方法。这一标准对于确保铁路电气化运行的安全性和可靠性具有重要意义。综合接地系统是铁路电气化工程的重要组成部分，其作用在于减少雷击、电磁干扰以及电位差对设备和人员的影响。

为了更好地理解这一标准，我们需要从多个角度来探讨其内涵。首先，接地电阻的测量是综合接地系统的核心部分之一。接地电阻直接关系到系统的安全性能，因此需要采用科学的方法进行精确测量。根据TBT 3233-2010的规定，接地电阻的测量通常使用三极法或四极法，这些方法能够有效避免土壤不均匀性带来的误差。

• 三极法通过在接地体周围布置辅助电极，利用电流-电压降原理计算接地电阻。
• 四极法则进一步提高了测量精度，适合复杂地形条件下的应用。

其次，接触电压与跨步电压的测量也是标准中的重要内容。接触电压是指人体同时接触两个不同电位点时可能承受的电压，而跨步电压则是指人在地面上行走时两脚之间的电位差。这两种电压的测量直接关系到铁路沿线工作人员的安全保障。例如，在某高速铁路项目中，通过测量发现接触电压超出标准值后，施工方及时调整了接地网的设计参数，成功降低了风险。

此外，接地装置的腐蚀状况评估同样不可忽视。长期暴露于自然环境中的接地装置容易受到腐蚀影响，进而削弱其导电性能。为此，TBT 3233-2010提出了定期检测接地装置外观及电化学特性的要求。例如，某沿海地区的高铁站采用了锌包钢作为接地材料，不仅增强了防腐能力，还显著延长了使用寿命。

综上所述，TBT 3233-2010为铁路综合接地系统的测量提供了全面的技术指导。通过科学合理的测量手段，可以有效提升铁路运营的安全性和稳定性，从而更好地服务于社会经济发展。
