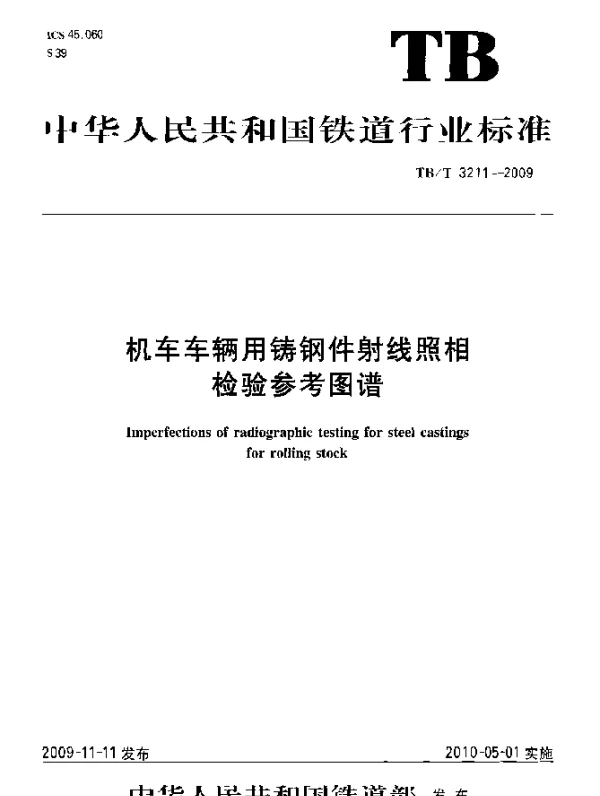

TBT 3211-2009 机车车辆用铸钢件射线照相检验参考图谱

机车车辆用铸钢件射线照相检验参考图谱概述

TBT 3211-2009 是中国铁路行业的一项标准，专门针对机车车辆用铸钢件的射线照相检验制定了详细的规范和要求。这项标准的出台旨在确保机车车辆的安全性和可靠性，通过射线照相技术检测铸钢件内部可能存在的缺陷，如气孔、夹杂、裂纹等，从而为铁路运输提供安全保障。

射线照相检验的技术原理

射线照相是一种无损检测技术，利用X射线或γ射线穿透材料时的吸收差异来发现内部缺陷。当射线穿过铸钢件时，不同密度和厚度的区域会吸收不同程度的射线能量，从而在胶片上形成不同的影像。这些影像能够清晰地显示铸件内部的缺陷位置和大小，为后续的质量评估提供依据。

参考图谱的重要性

参考图谱是射线照相检验中的关键工具。它提供了各种典型缺陷的图像示例，帮助检验人员快速识别和判断铸钢件的缺陷类型和严重程度。例如，图谱中可能包括气孔、缩松、夹杂物等常见缺陷的特征图像，以及它们在不同条件下的表现形式。

• 气孔：通常表现为圆形或椭圆形的暗点，多出现在铸件表面或内部。
• 夹杂物：呈现为不规则形状的阴影，可能是金属或非金属物质。
• 裂纹：表现为细长的线条状影像，可能贯穿整个铸件。

实际应用与案例分析

以某铁路公司为例，其在对一批机车车辆用铸钢件进行射线照相检验时，通过参考TBT 3211-2009的标准图谱，成功发现了多个铸件内部存在细微裂纹的问题。这些问题若未被及时发现，可能会导致列车运行中的安全隐患。通过返工处理，这批铸钢件的质量得到了显著提升，最终满足了铁路运输的要求。

总结

TBT 3211-2009 标准及其参考图谱在保障机车车辆安全方面发挥了重要作用。通过科学的射线照相技术和详细的缺陷图谱，可以有效提高铸钢件的质量控制水平，减少潜在的安全隐患。未来，随着技术的进步和标准的完善，这一领域的检测效率和准确性还将进一步提升。
