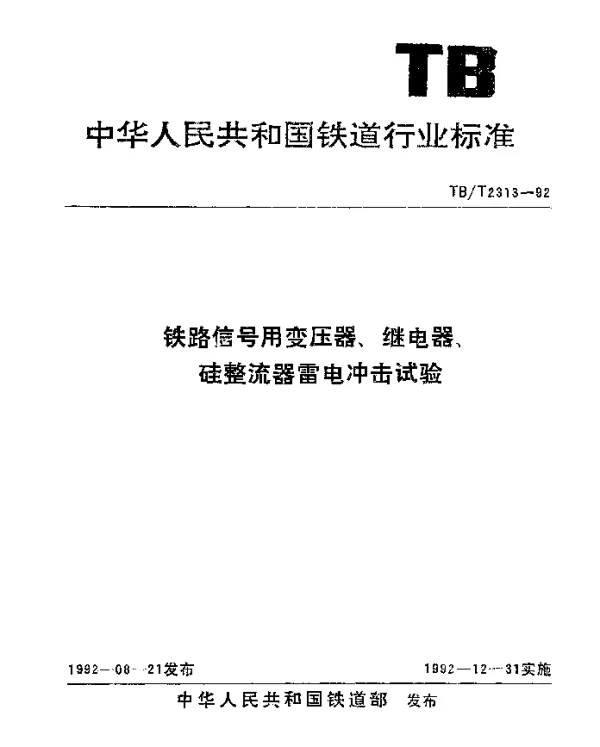

TBT 2313-1992 铁路信号用变压器、继电器、硅整流器雷电冲击试验

关于TBT 2313-1992标准的常见问题解答

TBT 2313-1992 是中国铁路行业用于规范信号设备（如变压器、继电器、硅整流器）雷电冲击试验的标准。以下是针对该标准的常见问题及其详细解答。

1. TBT 2313-1992的主要目的是什么？

该标准的主要目的是规定铁路信号系统中使用的变压器、继电器和硅整流器在雷电冲击条件下的测试方法和性能要求，以确保这些设备在恶劣的自然环境下能够正常工作并保持可靠性。

2. 什么是雷电冲击试验？

雷电冲击试验是一种模拟雷击对电气设备影响的测试方法。通过施加高压脉冲波形（如1.2/50 μs或8/20 μs），评估设备的绝缘强度和耐压能力。

• 1.2/50 μs 波形：模拟雷电直击的电压波形。
• 8/20 μs 波形：模拟雷电感应的电流波形。

3. TBT 2313-1992中规定的冲击电压等级有哪些？

根据标准，不同类型的设备需要承受不同的冲击电压等级：

• 变压器：通常要求承受5 kV或更高电压。
• 继电器：一般要求承受3 kV或更高电压。
• 硅整流器：需承受4 kV或更高电压。

4. 如何进行雷电冲击试验？

试验过程包括以下几个步骤：

1. 将待测设备连接到雷电冲击试验装置上。
2. 设置冲击电压波形和幅值，符合标准要求。
3. 施加冲击电压并观察设备是否出现损坏或功能异常。
4. 记录测试结果并分析设备的耐压能力。

5. 如果设备未通过雷电冲击试验怎么办？

如果设备未能通过试验，应采取以下措施：

• 检查设备的设计或制造工艺是否存在缺陷。
• 调整设备的绝缘设计或增加保护措施。
• 重新进行试验，直至满足标准要求。

6. TBT 2313-1992与国际标准的关系是什么？

TBT 2313-1992是中国铁路行业的国家标准，其内容参考了国际电工委员会（IEC）的相关标准，如IEC 60076-3（电力变压器）和IEC 60255（继电器）。但具体参数可能因应用环境的不同而有所差异。

7. 雷电冲击试验对设备的影响有哪些？

雷电冲击试验可能会对设备产生以下影响：

• 导致绝缘材料老化或损坏。
• 引起电子元件的暂时性故障或永久性损坏。
• 暴露设备设计中的薄弱环节。

因此，试验不仅是验证设备性能的重要手段，也是改进设计的关键依据。

8. 如何确保试验结果的准确性？

为保证试验结果准确可靠，应注意以下几点：

• 严格按照标准规定的波形和电压等级进行测试。
• 使用经过校准的试验设备。
• 确保测试环境无干扰因素。

9. TBT 2313-1992是否适用于所有铁路信号设备？

该标准主要适用于铁路信号系统中的变压器、继电器和硅整流器等关键设备。其他类型的设备可能需要参考其他相关标准。

10. 标准中对测试频率有何要求？

标准并未明确规定具体的测试频率，但建议在设备出厂前、安装后以及定期维护时进行冲击试验，以确保长期可靠性。
