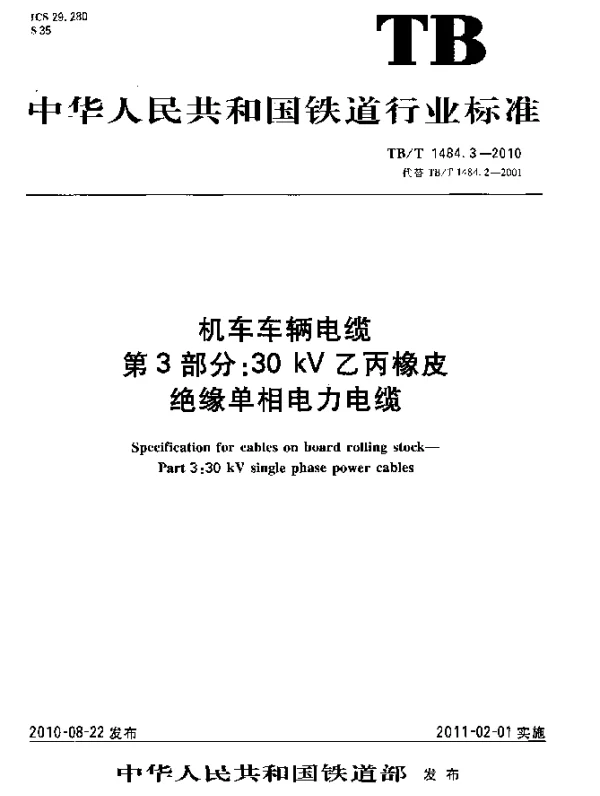

TBT 1484.3-2010 机车车辆电缆 第3部分：30kV乙丙橡皮绝缘单相电力电缆

关于TBT 1484.3-2010 机车车辆电缆 第3部分：30kV乙丙橡皮绝缘单相电力电缆的常见问题解答

TBT 1484.3-2010 是中国铁路行业标准的一部分，用于规范机车车辆中使用的电缆。以下是与该标准相关的常见问题及其解答。

1. TBT 1484.3-2010 标准的主要适用范围是什么？

该标准适用于额定电压为30kV及以下的乙丙橡皮绝缘单相电力电缆，主要用于机车车辆内部供电系统。这些电缆需要满足在恶劣环境条件下的电气性能和机械性能要求。

2. 乙丙橡皮绝缘材料的特点是什么？

乙丙橡皮绝缘材料具有以下特点：

• 耐高温性能好，能够在较高温度下保持稳定。
• 抗老化能力强，使用寿命长。
• 柔韧性好，便于安装和维护。
• 环保无卤，符合现代铁路行业的绿色要求。

这些特性使其成为机车车辆电缆的理想选择。

3. TBT 1484.3-2010 对电缆的电气性能有哪些具体要求？

根据标准要求，电缆的电气性能需满足以下关键指标：

• 额定电压：30kV及以下。
• 绝缘电阻：每公里不低于100MΩ。
• 工频耐压：35kV/5min。
• 局部放电：不超过5pC（皮库仑）。

这些参数确保电缆在高压环境下能够安全可靠地运行。

4. TBT 1484.3-2010 对电缆的机械性能有哪些规定？

机械性能是电缆长期运行的重要保障，标准对电缆的机械性能有以下要求：

• 抗拉强度：不小于15MPa。
• 断裂伸长率：不小于300%。
• 耐磨性：通过规定的磨损测试。
• 弯曲性能：在特定半径内无裂纹或损坏。

这些要求确保电缆在复杂的运行环境中具有足够的耐用性。

5. TBT 1484.3-2010 中如何定义电缆的导体结构？

电缆导体应采用符合GB/T 3956的软铜线，具体要求如下：

• 导体截面积：从1mm²到50mm²不等。
• 导体绞合方式：采用紧压圆形绞合结构。
• 导体表面光滑，无毛刺或缺陷。

这些设计确保导体具有良好的导电性和机械稳定性。

6. 为什么TBT 1484.3-2010 强调电缆的环保特性？

铁路行业对电缆的环保要求日益提高，TBT 1484.3-2010 明确规定电缆应符合无卤、低烟、阻燃的要求。这主要是因为：

• 减少火灾时有害气体的排放。
• 降低对环境的影响。
• 保障人员的安全。

因此，电缆在设计和制造过程中必须严格遵循环保标准。

7. TBT 1484.3-2010 是否适用于所有类型的机车车辆电缆？

不是。该标准仅适用于额定电压30kV及以下的乙丙橡皮绝缘单相电力电缆，其他类型的电缆（如多芯电缆、通信电缆等）需参考其他相关标准。因此，在选用电缆时，需明确其适用范围。

8. 如何判断电缆是否符合TBT 1484.3-2010 的要求？

可以通过以下方法验证电缆是否符合标准要求：

• 查阅制造商提供的型式试验报告。
• 进行现场检测，包括电气性能和机械性能测试。
• 检查电缆标志是否完整，包括型号、规格、生产日期等信息。

只有经过全面验证的电缆才能被认定为合格产品。
