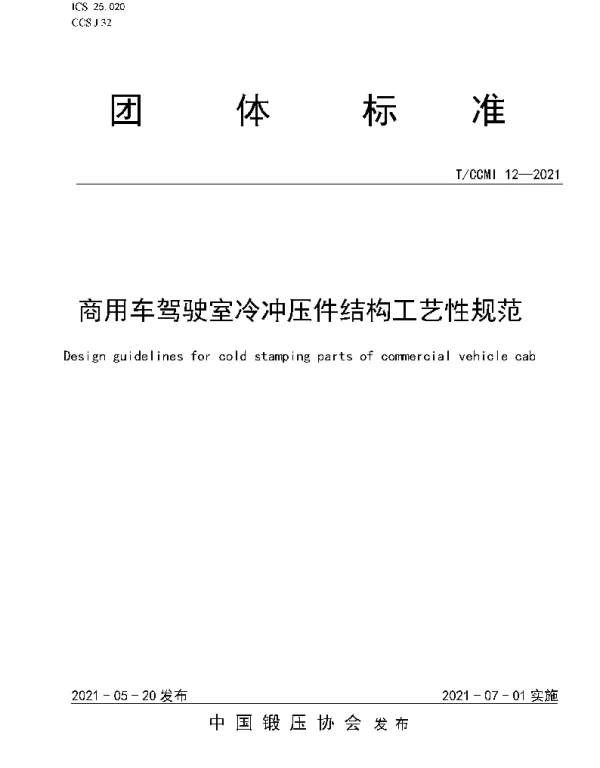

TCCMI 12-2021 商用车驾驶室冷冲压件结构工艺性规范

在TCCMI 12-2021《商用车驾驶室冷冲压件结构工艺性规范》中，有一项重要的更新是关于拉延筋的设计要求。相较于旧版标准，新版标准对拉延筋的布置和尺寸有了更明确的规定。

拉延筋在冷冲压件生产过程中起着至关重要的作用，它能够有效控制材料流动方向，改善板料的应力分布，从而提高制件的质量。根据TCCMI 12-2021的新规定，在设计拉延筋时需要考虑以下几个关键因素：

1. 拉延筋的位置：拉延筋应设置在距离凸模工作部分边缘一定距离内，具体数值依据零件的具体情况而定，但需确保不会影响到最终产品的形状精度。

2. 拉延筋的高度与宽度：拉延筋的高度一般为板料厚度的1/3至1/2之间，宽度则通常取板料厚度的2倍左右。这样的设置可以保证足够的夹持力同时避免过大的摩擦阻力。

3. 拉延筋的数量：对于复杂的冲压件而言，可能需要多个拉延筋来达到最佳效果。此时需要注意合理安排各个拉延筋之间的间距，以防止相互干扰或者产生不必要的变形。

4. 材料特性的影响：不同材质对于拉延筋的要求也会有所不同，因此在实际应用中还需结合具体的材料属性来进行调整优化。

通过遵循这些新的指导原则，不仅可以提升商用车驾驶室冷冲压件的整体性能，还能降低制造成本并缩短开发周期。此外，良好的拉延筋设计还有助于减少废品率，提高生产线效率。总之，按照TCCMI 12-2021标准正确实施拉延筋设计将有助于实现高质量、高效率的冷冲压件生产。
