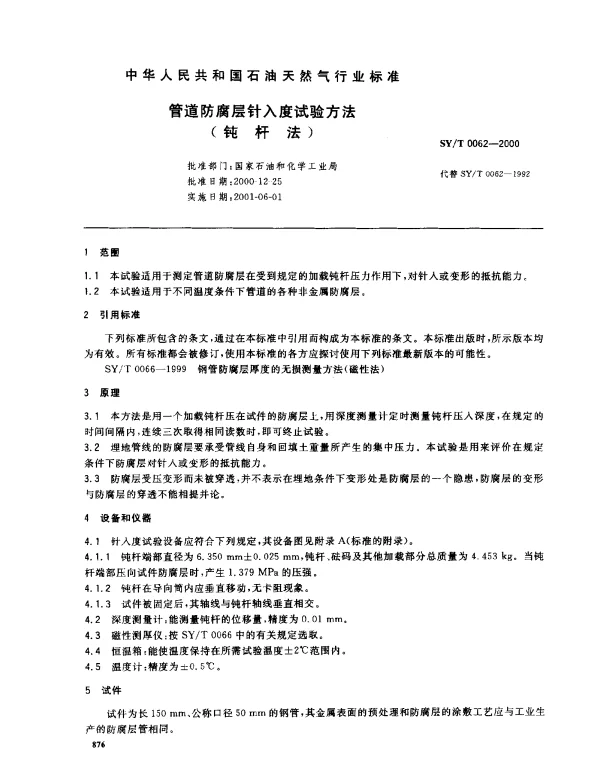

SYT 0062-2000 管道防腐层针入度试验方法(钝杆法)

SYT 0062-2000 管道防腐层针入度试验方法(钝杆法)常见问题解答

什么是SYT 0062-2000标准？

SYT 0062-2000是中国石油天然气行业的一项标准，规定了通过钝杆法测试管道防腐层针入度的方法。该方法用于评估防腐层的软化点和粘结性能，以确保其在实际应用中的可靠性。

钝杆法的原理是什么？

钝杆法通过将一根钝杆垂直施加于防腐层表面，在一定温度和时间条件下测量防腐层被压陷的深度。这种方法可以反映防腐层的硬度和粘结强度。

为什么要进行针入度试验？

• 评估防腐层的物理性能，确保其在极端环境下的稳定性。
• 检测防腐层是否符合设计要求，避免因质量问题导致管道腐蚀。
• 为防腐层的设计和施工提供数据支持。

如何正确选择试验条件？

• 根据防腐层类型和应用场景选择合适的试验温度（通常为50℃或80℃）。
• 试验时间为5秒，这是标准规定的固定值。
• 钝杆的质量需符合标准要求（通常为100g±1g）。

针入度试验的结果如何解读？

针入度值越小，表示防腐层越硬；针入度值越大，则表明防腐层较软。结果需要结合实际应用场景进行综合分析，例如低温环境可能需要更高的硬度。

钝杆法与其它针入度测试方法有何区别？

• 钝杆法专门针对管道防腐层设计，适用于特定场景。
• 相比其他方法，钝杆法更注重防腐层的粘结性和抗变形能力。
• 钝杆法操作简单，但对试验环境和设备精度要求较高。

针入度试验中常见的误解有哪些？

• 误以为针入度值越高越好：实际上，过高的针入度可能意味着防腐层过于柔软，无法满足耐久性需求。
• 忽视试验条件一致性：不同温度或时间设置可能导致结果偏差。
• 认为针入度试验仅适用于实验室：实际工程中也需定期抽检以监控防腐层质量。

如何保证针入度试验的准确性？

• 严格按照SYT 0062-2000标准执行试验步骤。
• 使用经过校准的仪器设备，确保钝杆质量和温度控制精确。
• 记录每次试验的详细参数，便于后续数据分析和追溯。

针入度试验结果是否可以直接用于防腐层验收？

针入度试验是防腐层验收的重要参考指标之一，但不能单独作为唯一依据。验收还需结合其他测试方法（如剥离强度试验、附着力测试等）进行全面评估。
