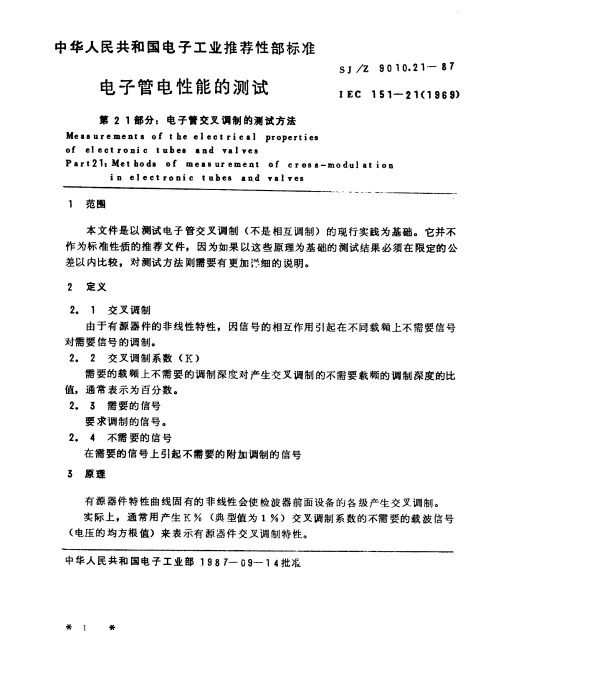

SJZ 9010.21-1987 电子管电性能的测试 第21部分：电子管交叉调制的测试方法

常见问题解答（FAQ）

以下是关于“SJZ 9010.21-1987 电子管电性能的测试 第21部分：电子管交叉调制的测试方法”的常见问题解答。

1. SJZ 9010.21-1987标准的主要内容是什么？

SJZ 9010.21-1987 是中国国家军用标准，专门用于规范电子管电性能测试中的交叉调制测试方法。该标准详细规定了如何测量电子管在信号叠加情况下的非线性失真特性，即交叉调制比（CMR）。交叉调制是衡量电子管在高频环境下抗干扰能力的重要指标。

2. 什么是交叉调制？

交叉调制是指当两个或多个频率不同的信号同时输入到电子管时，由于电子管的非线性特性，会产生新的频率分量。这些新频率分量可能会影响系统的正常工作，因此需要通过测试来评估其影响程度。交叉调制通常以交叉调制比（CMR）表示，CMR越高，表示电子管的抗干扰能力越强。

3. 如何进行交叉调制测试？

• 准备一台符合标准要求的测试仪器，包括信号发生器、频谱分析仪等。
• 设置信号发生器，产生主信号和干扰信号，其中主信号为测试频率，干扰信号为偏置频率。
• 将信号输入到待测电子管中，并记录输出信号的频谱分布。
• 计算交叉调制比（CMR），公式为：CMR = 20 × log₁₀ (V_main / V_cross)，其中 V_main 为主信号幅值，V_cross 为交叉调制分量幅值。

4. 为什么交叉调制测试对电子管很重要？

交叉调制直接影响电子管在高频通信系统中的性能表现。如果交叉调制严重，会导致信号失真、噪声增加等问题，从而降低系统的可靠性和稳定性。通过交叉调制测试，可以确保电子管在实际应用中的性能满足设计要求。

5. 测试过程中常见的误解有哪些？

• 误以为交叉调制仅发生在高频场景下：实际上，任何存在非线性特性的电子设备都可能发生交叉调制。
• 认为交叉调制比越大越好：虽然较高的 CMR 表示更好的抗干扰能力，但过高的 CMR 可能意味着电子管的工作效率较低。
• 忽视环境因素的影响：温度、湿度等外部条件可能影响测试结果，需在标准条件下进行测试。

6. 如何选择合适的测试设备？

选择测试设备时，需注意以下几点：

• 信号发生器的频率范围和精度需满足测试需求。
• 频谱分析仪的分辨率带宽（RBW）和扫描速度应足够高，以准确捕捉交叉调制分量。
• 设备需具备良好的线性度和稳定性，避免引入额外误差。

7. 如果测试结果不符合标准怎么办？

若测试结果显示交叉调制比未达到标准要求，则需采取以下措施：

• 检查测试设备是否校准正确。
• 重新确认测试条件是否符合标准要求。
• 分析电子管的设计参数，必要时调整电路设计或更换器件。

8. 是否有其他相关标准可以参考？

除了 SJZ 9010.21-1987，还可以参考以下国际或行业标准：

• IEC 60125-1：电子管一般要求和测试方法。
• MIL-STD-750：半导体和电子元器件测试方法。
