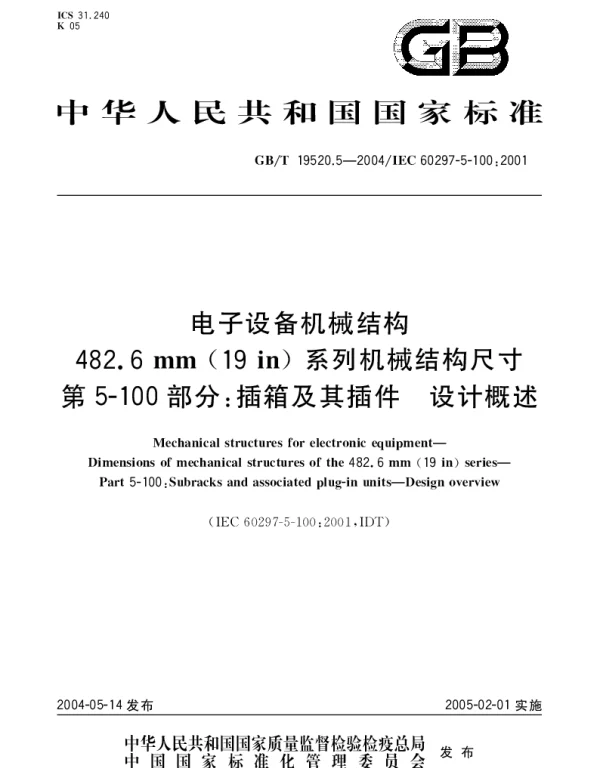

GBT 19520.5-2004 电子设备机械结构 482.6mm(19 in)系列机械结构尺寸 第5-100部分;插箱及其插件 设计概述

GBT 19520.5-2004 标准概述

GBT 19520.5-2004 是中国国家标准化管理委员会发布的关于电子设备机械结构的重要标准之一，它主要针对482.6毫米（即19英寸）系列的机械结构尺寸进行了详细规范。这一标准适用于电子设备的设计、制造和安装，为电子设备的模块化设计提供了统一的技术依据，从而提高了设备的互换性和兼容性。

插箱及其插件的设计要求

插箱和插件是电子设备中常见的组成部分，它们的结构设计直接影响到设备的整体性能。根据 GBT 19520.5-2004 的规定，插箱的设计需要考虑以下几个方面：

• 尺寸标准: 插箱的外部尺寸必须符合19英寸系列的标准，内部结构需满足设备安装的需求，确保插件能够顺利插入并固定。
• 散热性能: 插箱需要具备良好的散热能力，以保证设备长时间运行的稳定性。例如，在服务器机柜中，合理的风道设计可以显著提升散热效率。
• 安装便捷性: 插箱的设计应便于插件的安装与拆卸，减少维护成本。许多现代数据中心采用快速锁定装置来简化操作流程。

插件的设计特点

插件作为插箱内的核心组件，其设计同样受到严格规范。以下是插件设计的关键点：

• 模块化设计: 每个插件通常是一个独立的功能单元，便于更换和升级。这种设计方式极大地提升了系统的灵活性。
• 电气接口一致性: 所有插件的电气接口需遵循统一标准，确保不同供应商的产品能够无缝对接。例如，PCIe接口已成为行业广泛接受的标准。
• 可靠性测试: 在生产阶段，插件需要通过一系列严格的可靠性测试，包括振动测试、温度循环测试等，以验证其在恶劣环境下的表现。

实际应用案例

以某大型通信设备制造商为例，其产品线全面采用了 GBT 19520.5-2004 标准。通过标准化的插箱和插件设计，该公司成功实现了产品的模块化生产，大幅缩短了研发周期，并降低了制造成本。据统计，该公司的产品故障率较以往下降了30%，客户满意度显著提高。

总之，GBT 19520.5-2004 标准为电子设备的机械结构设计提供了科学的指导，推动了行业的规范化发展。未来，随着技术的进步，这一标准有望进一步完善，为更多领域的电子设备提供支持。
