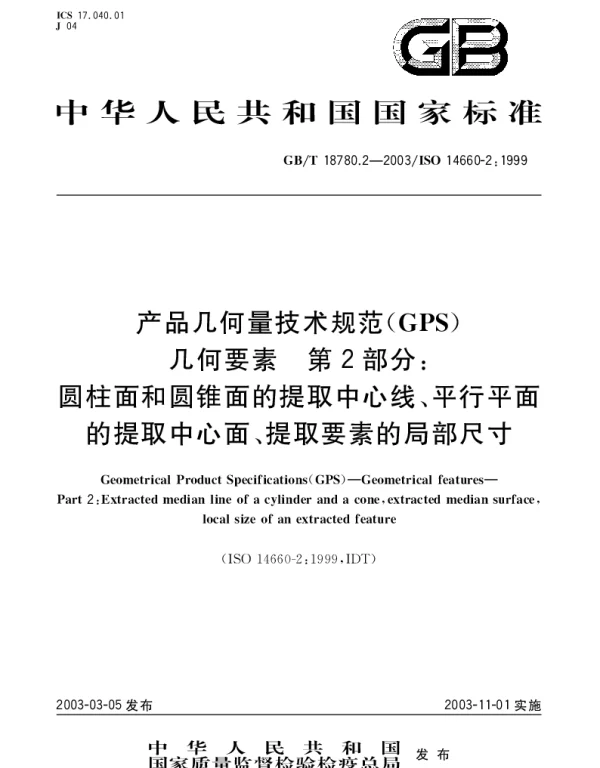

GBT 18780.2-2003 产品几何量技术规范(GPS)几何要素 第2部分;圆柱面和圆锥面的提取中心线、平行平面的提取中心面、提取要素的局部尺寸

GBT 18780.2-2003 常见问题解答

以下是关于 GBT 18780.2-2003 产品几何量技术规范(GPS) 中涉及圆柱面和圆锥面的提取中心线、平行平面的提取中心面、提取要素的局部尺寸的常见问题解答。

1. 什么是提取中心线和提取中心面？

提取中心线 是指通过特定方法从圆柱面或圆锥面中提取的一条理论上的中心线，用于表示其几何特性。而 提取中心面 则是从两个平行平面中提取出的一个理论上的中心面，通常用于描述平面要素的对称性。

• 问题：如何确定一个圆柱面的提取中心线？
• 回答：提取中心线是通过将圆柱面上所有点到轴线的距离相等的方法确定的，即沿着圆柱面的轴向投影得到的一条理论直线。
• 问题：提取中心面的作用是什么？
• 回答：提取中心面用于描述平面要素的对称性，它位于两个平行平面的中间位置，可以用来评估平面的平面度和平行度。

2. 提取要素的局部尺寸是什么？

提取要素的局部尺寸是指根据特定标准从提取要素（如圆柱面、圆锥面）中提取出的局部尺寸参数，例如直径或半径。

• 问题：如何测量提取要素的局部尺寸？
• 回答：局部尺寸通常通过测量提取中心线或中心面的相关参数来获得。例如，对于圆柱面，可以通过测量其直径或半径来确定局部尺寸。
• 问题：局部尺寸与整体尺寸有何区别？
• 回答：局部尺寸关注的是提取要素的某一特定区域，而整体尺寸则是针对整个要素进行的测量。

3. 圆柱面和圆锥面的提取中心线有哪些应用？

提取中心线在工业制造中具有广泛的应用，主要用于评估圆柱面和圆锥面的几何精度。

• 问题：为什么需要提取圆柱面的中心线？
• 回答：提取中心线可以用于评估圆柱面的圆度、直线度和平行度等几何特性，从而确保零部件的装配精度。
• 问题：圆锥面的中心线提取方法是否与圆柱面相同？
• 回答：虽然基本原理相似，但圆锥面的中心线提取需要考虑其角度变化，因此具体方法可能有所不同。

4. 平行平面的提取中心面如何定义？
