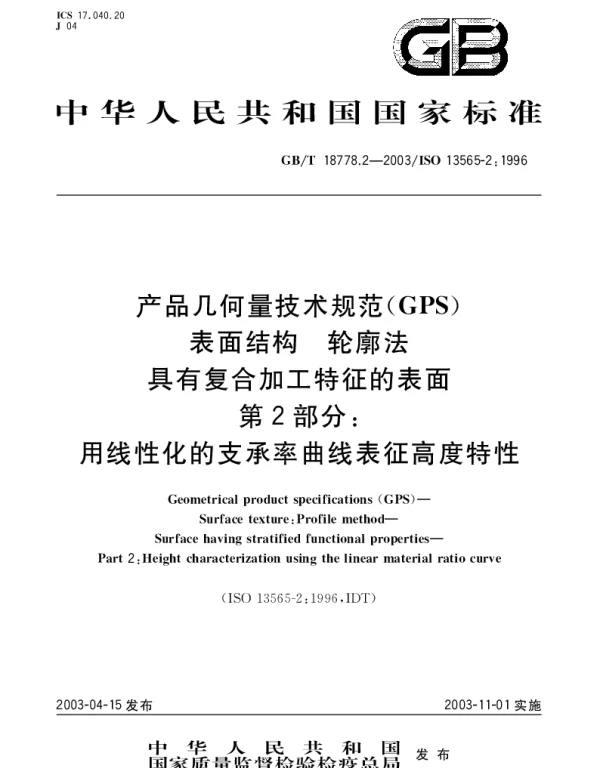

GBT 18778.2-2003 产品几何量技术规范(GPS)表面结构 轮廓法 具有复合加工特征的表面 第2部分;用线性化的支承率曲线表征高度特性

GBT 18778.2-2003 常见问题解答

以下是关于 GBT 18778.2-2003 产品几何量技术规范(GPS)表面结构 轮廓法 具有复合加工特征的表面 第2部分:用线性化的支承率曲线表征高度特性 的常见问题及其详细解答。

1. GBT 18778.2-2003 是什么？

GBT 18778.2-2003 是中国国家标准化组织发布的标准，用于描述具有复合加工特征的表面结构，通过线性化的支承率曲线来表征其高度特性。该标准为表面粗糙度的测量和评估提供了科学依据。

2. 什么是支承率曲线？

支承率曲线（Abbott-Firestone 曲线）是一种用于描述表面轮廓高度分布特性的工具。它通过将轮廓高度按比例累积的方式绘制，可以直观地反映表面的微观几何特征。GBT 18778.2-2003 提供了一种线性化方法，使曲线更易于分析。

3. 为什么需要线性化的支承率曲线？

线性化的支承率曲线能够简化复杂表面轮廓的高度特性分析。通过线性化处理，可以更方便地提取关键参数，如支承长度率、支承宽度等，从而更好地评估表面质量。

4. 支承率曲线的主要参数有哪些？

• 支承长度率 (SLR): 表示在给定高度范围内，轮廓接触长度占总长度的比例。
• 支承宽度 (SW): 表示在给定高度范围内，轮廓接触区域的宽度。
• Rmr(c): 表示在 c% 高度范围内，轮廓未接触区域的比例。

5. 如何计算支承率曲线？

支承率曲线的计算通常基于轮廓的高度数据。首先，将轮廓高度按比例累积；然后，通过线性化方法对曲线进行平滑处理，最终得到支承率曲线。具体步骤需参考标准中的详细说明。

6. GBT 18778.2-2003 与国际标准有何关系？

GBT 18778.2-2003 是中国国家标准，与国际标准 ISO 13565-2 相关。两者在原理上一致，但在具体应用和细节上可能存在差异。因此，在国际贸易中需注意标准适用范围。

7. 使用支承率曲线时常见的误解有哪些？

• 误解一: 支承率曲线仅适用于光滑表面。实际上，该曲线适用于所有类型的表面，包括复合加工表面。
• 误解二: 线性化过程会丢失重要信息。实际上，线性化是为了简化分析，同时保留关键特性。
• 误解三: 支承率曲线无法用于评估表面粗糙度。实际上，它是评估表面粗糙度的重要工具之一。

8. 在实际应用中如何选择合适的高度参数？

选择高度参数时，需根据具体应用场景确定。例如，对于耐磨性要求高的表面，应重点关注支承长度率 (SLR) 和支承宽度 (SW)；而对于密封性要求高的表面，则需关注 Rmr(c) 参数。

9. GBT 18778.2-2003 是否适用于所有行业？

GBT 18778.2-2003 主要适用于机械制造、汽车工业、航空航天等领域，特别是涉及精密加工和表面质量控制的行业。其他行业可根据实际情况参考或调整。

10. 如何验证测量结果是否符合标准？

验证测量结果时，需使用符合标准要求的仪器设备，并严格按照标准规定的流程操作。此外，建议定期校准设备并记录测试数据，以确保结果的准确性和可靠性。
