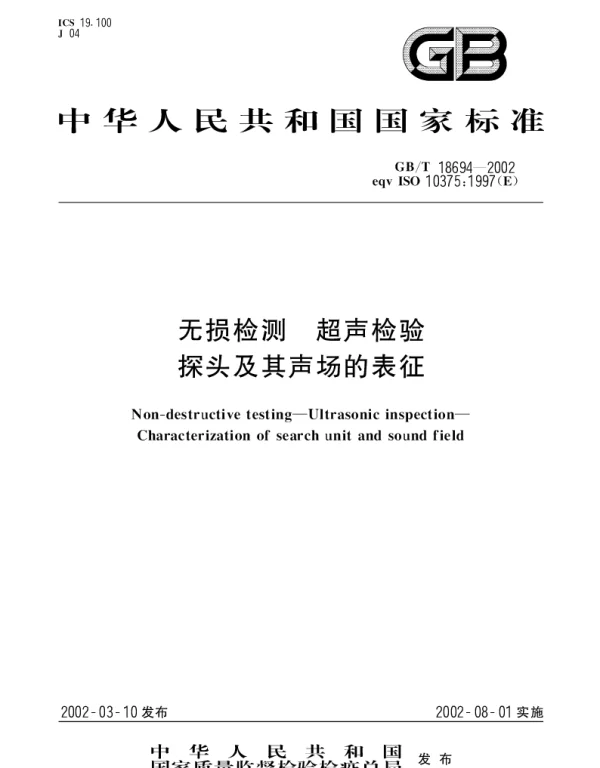

GBT 18694-2002 无损检测 超声检验 探头及其声场的表征

GBT 18694-2002标准概述

GBT 18694-2002是中国国家标准，规定了无损检测中超声检验探头及其声场的表征方法。该标准为超声波检测技术提供了统一的技术规范，确保检测结果的准确性和可靠性。标准中详细描述了探头的基本参数、声场特性以及测试方法，是超声波检测领域的重要参考依据。

探头的基本参数

探头作为超声波检测的核心设备，其性能直接影响检测效果。根据GBT 18694-2002，探头的基本参数包括频率、晶片尺寸和角度等。这些参数的选择需要根据检测对象的材质和厚度来决定。例如，在检测较厚的金属板材时，通常会选择较低频率的探头以获得更大的穿透力。

• 频率： 高频探头分辨率高，但穿透能力弱；低频探头则相反。
• 晶片尺寸： 晶片越大，能量越集中，适合远距离检测。
• 角度： 不同角度的探头适用于不同类型的缺陷检测。

声场特性的表征

声场特性是评估探头性能的关键指标之一。GBT 18694-2002中提到，声场特性主要包括主声束和旁瓣分布。主声束决定了探头的主要检测区域，而旁瓣可能引发误判。因此，精确测量声场特性对于优化检测方案至关重要。

• 主声束： 主声束的宽度和方向性直接影响检测精度。
• 旁瓣分布： 旁瓣的存在可能导致非目标区域的误检，需尽量减少。

实际应用案例

以某大型桥梁钢结构检测为例，技术人员采用符合GBT 18694-2002标准的探头进行超声波检测。通过调整探头频率至5MHz，并选择合适的晶片尺寸和角度，成功检测出多处微小裂纹。这一案例充分证明了标准的有效性和实用性。

• 检测结果显示，主声束覆盖范围精确，旁瓣影响极小。
• 最终检测报告为桥梁的安全评估提供了可靠的数据支持。

总结

GBT 18694-2002作为超声波检测领域的基础标准，为探头及其声场的表征提供了科学指导。通过严格遵循标准中的参数要求和测试方法，可以有效提高检测效率和准确性。未来，随着技术的进步，该标准有望进一步完善，为更多行业提供更强大的技术支持。
