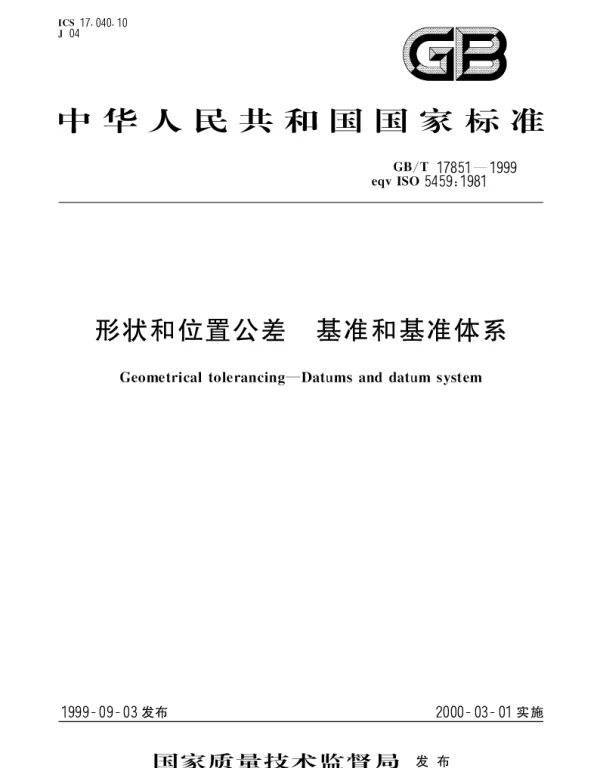

GBT 17851-1999 形状和位置公差 基准和基准体系

GBT 17851-1999 形状和位置公差 基准和基准体系 常见问题解答

什么是 GBT 17851-1999 标准？

GBT 17851-1999 是中国国家标准，规定了形状和位置公差中基准和基准体系的定义、选择原则及应用方法。该标准适用于机械设计和制造领域，旨在提高产品的几何精度和互换性。

基准在形状和位置公差中的作用是什么？

基准是用于确定被测要素相对于理想位置或方向的标准参考对象。它为测量和检验提供了统一的依据，确保零件的几何特征符合设计要求。

• 基准可以是点、线或面。
• 基准的选择直接影响公差带的方向和位置。

如何选择合适的基准？

选择基准时需考虑以下因素：

• 零件的功能需求：如支撑面、旋转轴等。
• 加工工艺的可行性：便于测量和加工。
• 装配关系：确保零件在装配中的正确位置。

通常优先选择零件的主要功能面或主要装配面作为基准。

什么是基准体系？

基准体系是由一个或多个基准组成的系统，用于描述复杂零件的几何关系。基准体系可以是一维（单个基准）、二维（两个相互垂直的基准）或三维（三个相互垂直的基准）。

• 一维基准体系：仅限于单一方向上的定位。
• 二维基准体系：用于平面内的定位和定向。
• 三维基准体系：适用于空间中的全面定位。

为什么需要建立基准体系？

建立基准体系的目的是为了准确描述被测要素的空间位置和方向。通过基准体系，可以明确公差带的大小、方向和位置，从而保证零件的几何精度。

• 基准体系提供了一个统一的参考框架。
• 避免因基准选择不当导致的误差累积。

常见的基准选择误区有哪些？

以下是几种常见的误区：

• 误区一：将非关键表面选作基准。基准应优先选择与功能相关的表面。
• 误区二：基准体系过于复杂。尽量简化基准体系以降低加工和测量难度。
• 误区三：忽略基准的可操作性。选择基准时应考虑实际加工和检测条件。

基准和基准体系的应用范围有哪些？

基准和基准体系广泛应用于以下领域：

• 机械零部件的设计和制造。
• 航空航天、汽车工业中的高精度零件。
• 医疗器械和精密仪器的生产。

这些领域的零件对几何精度要求较高，因此基准体系的应用尤为重要。

如何验证基准体系是否正确？

验证基准体系的方法包括：

• 理论分析：检查基准选择是否符合设计意图。
• 实际测量：通过三坐标测量机（CMM）等设备进行验证。
• 模拟装配：观察零件在装配过程中的表现。

验证过程中需重点关注基准体系的一致性和准确性。

GBT 17851-1999 是否适用于所有行业？

GBT 17851-1999 主要适用于机械制造行业，尤其是对几何精度要求较高的领域。对于其他行业，可能需要结合具体需求选择适用的标准。

• 建议在使用前确认其适用范围。
• 必要时可参考国际标准（如 ISO 标准）。
