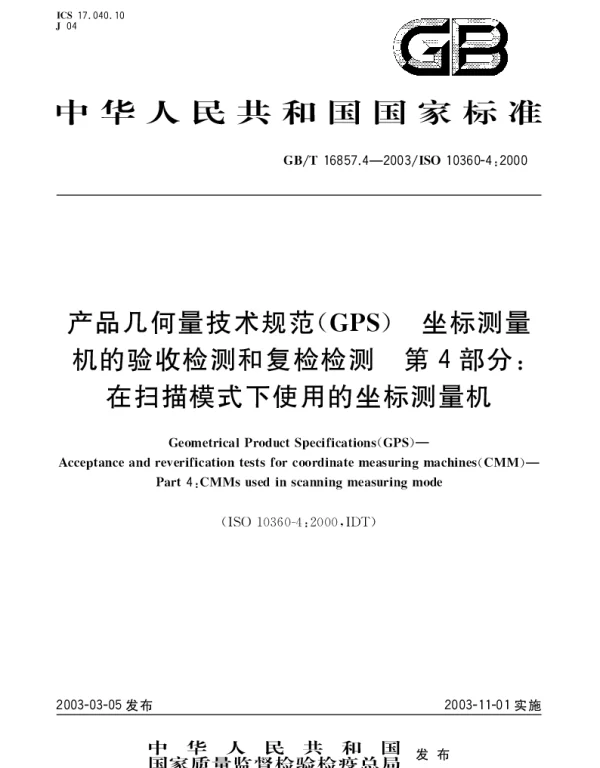

GBT 16857.4-2003 产品几何量技术规范(GPS) 坐标测量机的验收检测和复检检测 第4部分;在扫描模式下使用的坐标测量机

GBT 16857.4-2003 标准概述

GBT 16857.4-2003 是中国国家标准化管理委员会发布的关于产品几何量技术规范（GPS）的一系列标准中的重要组成部分，主要针对坐标测量机（CMM）在扫描模式下的验收检测与复检检测。这一标准为制造业提供了科学、规范的检测方法，确保了测量结果的准确性和可靠性。

坐标测量机的基本原理

坐标测量机是一种高精度的三维测量设备，广泛应用于汽车、航空、电子等领域的零部件检测。其工作原理是通过探针接触被测物体表面，采集空间点的坐标值，并通过软件处理生成三维模型或尺寸数据。在扫描模式下，CMM能够连续采集大量数据点，从而实现对复杂曲面的精确测量。

验收检测的重要性

验收检测是确保CMM设备符合设计要求的关键步骤。它包括对设备的几何精度、重复性以及扫描性能的全面评估。例如，几何精度检测通常涉及直线度、平面度和平行度等指标的测量；而重复性检测则用于验证设备在多次测量中是否保持一致的结果。这些检测不仅关系到设备的初始性能，还直接影响后续生产过程的质量控制。

• 几何精度检测: 使用标准球体或其他参考件进行测量，以验证设备的轴向精度。
• 重复性检测: 在相同条件下多次测量同一位置，计算偏差范围。

复检检测的意义

复检检测则是为了监控设备长期运行中的稳定性。随着时间推移，CMM可能会因环境变化或部件磨损导致性能下降。定期复检可以及时发现并解决问题，避免因测量误差引发的产品质量问题。例如，在某汽车制造厂中，一台CMM设备在经过一年使用后，其重复性指标超出标准限值，技术人员通过复检发现导轨润滑不足，及时调整后恢复了正常工作状态。

实际应用案例

某知名航空航天企业采用GBT 16857.4-2003标准对其新购置的CMM设备进行了严格的验收检测。测试结果显示，该设备的扫描速度达到每秒500个点，且扫描路径的最大偏差仅为0.002毫米，完全满足设计要求。此外，该企业在日常生产中坚持每月进行一次复检，有效保障了产品质量的一致性。

综上所述，GBT 16857.4-2003标准为坐标测量机的规范化操作提供了坚实的技术支撑，无论是初次投入使用还是长期维护管理，都具有不可替代的价值。
