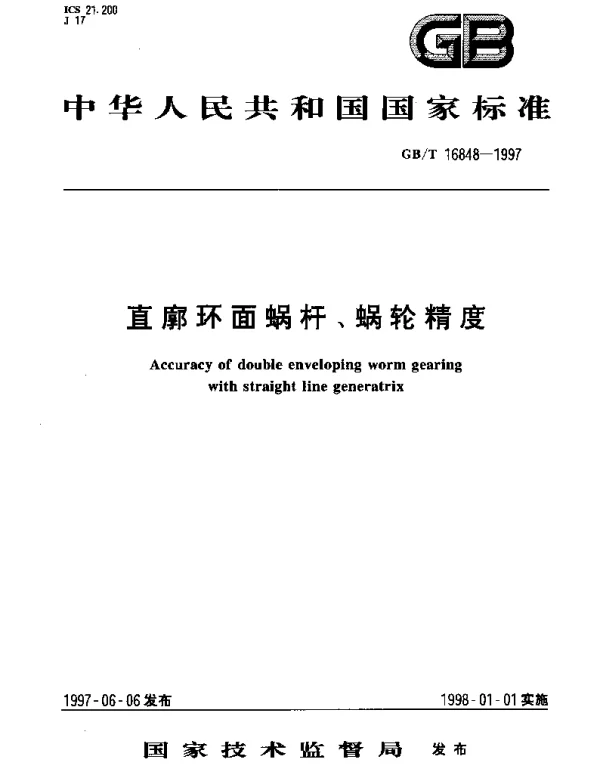

GBT 16848-1997 直廓环面蜗杆、蜗轮精度

GBT 16848-1997 直廓环面蜗杆、蜗轮精度常见问题解答

GBT 16848-1997 是中国国家标准，用于规范直廓环面蜗杆和蜗轮的制造与检测精度要求。以下是关于此标准的一些常见问题及其解答。

1. GBT 16848-1997 标准的主要内容是什么？

GBT 16848-1997 主要规定了直廓环面蜗杆和蜗轮的几何精度要求，包括齿形误差、齿距偏差、接触斑点等参数。这些参数直接影响蜗杆副的工作性能，如传动效率、承载能力和使用寿命。

2. 直廓环面蜗杆和蜗轮的精度等级如何划分？

根据 GBT 16848-1997，蜗杆和蜗轮的精度等级分为 12 级（从 0 到 11），其中 0 级最高，11 级最低。通常工业应用中，常用的精度等级为 3 级至 8 级。

3. 如何选择合适的精度等级？

• 高精度需求： 如果蜗杆副用于精密机械或高精度传动系统（如机床），建议选用 3 级或 4 级。
• 一般用途： 对于普通机械设备，5 级或 6 级精度即可满足要求。
• 低成本应用： 若对精度要求不高，可以选择 7 级或 8 级。

具体选择需结合实际工况和成本预算综合考虑。

4. 齿形误差对蜗杆副的影响有哪些？

齿形误差会导致蜗杆副在啮合过程中产生较大的摩擦力和噪声，降低传动效率并加速磨损。因此，GB/T 16848-1997 对齿形误差有严格限制，以保证蜗杆副的平稳运行。

5. 接触斑点的作用是什么？

接触斑点是衡量蜗杆副啮合质量的重要指标之一。良好的接触斑点分布可以确保载荷均匀分布，避免局部过载导致的失效。根据标准，接触斑点应覆盖蜗轮齿面宽度的 70% 以上。

6. 蜗杆副的齿距偏差如何影响传动性能？

齿距偏差过大可能导致蜗杆副的啮合不均，增加振动和噪声，并可能引发过早磨损。GB/T 16848-1997 规定了不同精度等级下的最大允许齿距偏差值，以确保传动的稳定性。

7. 使用 GBT 16848-1997 进行检测时需要哪些工具？

• 三坐标测量机（CMM）
• 齿形仪
• 齿距仪
• 显微镜或投影仪
• 接触斑点测试工具

这些工具能够准确测量蜗杆和蜗轮的各项几何参数，确保符合标准要求。

8. GBT 16848-1997 是否适用于所有类型的蜗杆副？

GBT 16848-1997 主要针对直廓环面蜗杆和蜗轮的设计和制造，对于其他类型的蜗杆副（如阿基米德蜗杆、法向直廓蜗杆等），需参考相应的国家标准或行业标准。

9. 在实际生产中如何确保蜗杆副的精度？

• 严格按照设计图纸和标准进行加工。
• 定期校准测量设备，确保检测数据的准确性。
• 加强工艺控制，优化热处理和表面处理工艺。
• 严格执行质量检验流程，确保每批次产品均符合标准要求。

通过上述措施，可以有效提高蜗杆副的精度和可靠性。

10. GBT 16848-1997 是否已被更新或替代？

截至当前，GBT 16848-1997 仍为中国蜗杆副精度领域的权威标准。然而，随着技术的发展，相关标准可能会被修订或补充。建议关注国家标准化管理委员会发布的最新信息。
