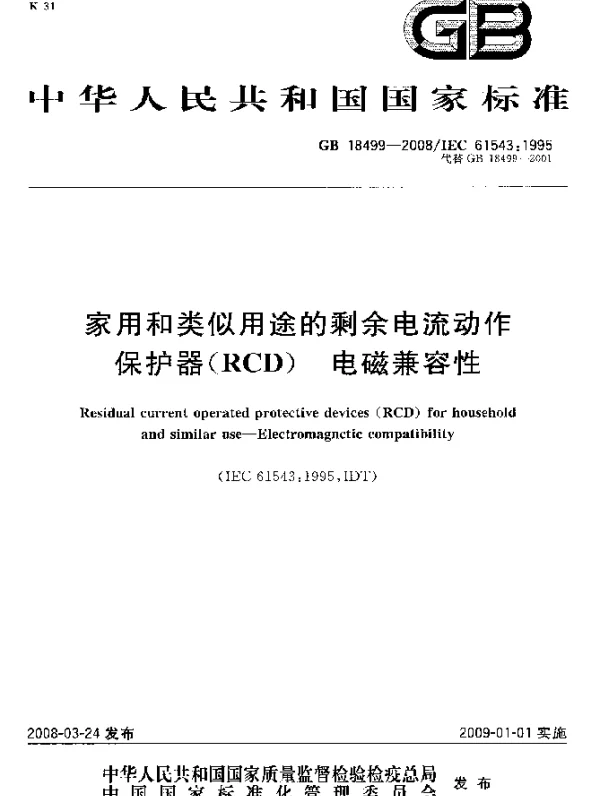

GB 18499-2008 家用和类似用途的剩余电流动作保护器（RCD） 电磁兼容性

GB 18499-2008 家用和类似用途的剩余电流动作保护器（RCD） 电磁兼容性

剩余电流动作保护器（Residual Current Device，简称 RCD）是一种用于保护人身安全和设备免受漏电危害的重要装置。GB 18499-2008 是中国针对家用和类似用途 RCD 的国家标准，其中对电磁兼容性（Electromagnetic Compatibility，简称 EMC）提出了明确要求。本文将从标准背景、电磁兼容性的重要性以及具体技术要求三个方面进行分析。

一、标准背景与意义

随着电气设备的普及，家庭和工业环境中使用的电子设备数量不断增加，这导致了电磁干扰问题日益突出。GB 18499-2008 标准旨在确保 RCD 在复杂的电磁环境中能够正常工作，并避免因电磁干扰而引发误动作或失效。该标准不仅保障了用户的安全，还提高了 RCD 的可靠性和使用寿命。

• 家用和类似用途的 RCD 是直接接触人体的设备，其安全性至关重要。
• 电磁兼容性是衡量 RCD 是否能够在电磁环境中稳定运行的关键指标。
• 标准的实施有助于规范市场秩序，提升产品质量。

二、电磁兼容性的核心要求

电磁兼容性包括两个方面：抗扰度和发射限值。GB 18499-2008 对这两方面的具体要求进行了详细规定。

1. 抗扰度要求

RCD 必须具备足够的抗扰能力，以抵御来自外部环境的电磁干扰。以下是主要的抗扰度测试内容：

• 静电放电抗扰度（ESD）：模拟人体静电放电对设备的影响，要求 RCD 能够在 ±4kV 和 ±8kV 的条件下正常工作。
• 射频电磁场抗扰度（RF）：评估 RCD 在高频电磁场中的表现，要求在 80MHz 至 2.5GHz 频段内保持稳定。
• 快速瞬变脉冲群抗扰度（EFT/B）：测试 RCD 对快速瞬变脉冲群的耐受能力，要求在 ±2kV 和 ±4kV 条件下无误动作。

2. 发射限值要求

RCD 在运行过程中不得对外部环境产生过大的电磁干扰，否则可能影响其他设备的正常工作。以下是关键的发射限值要求：

• RCD 的传导发射应在 0.15MHz 至 30MHz 频段内符合 EN 55022 Class B 标准。
• 辐射发射应在 30MHz 至 1GHz 频段内满足相应限制。
• 所有发射测试均需在实际安装条件下进行。

三、技术实现与未来展望

为了满足 GB 18499-2008 的电磁兼容性要求，制造商需要采取一系列技术措施，例如优化电路设计、增加屏蔽层、合理布局元件等。此外，随着智能家居和物联网技术的发展，RCD 的电磁兼容性要求将进一步提高。

• 采用先进的滤波技术和接地设计可以有效降低发射干扰。
• 加强电磁屏蔽可以显著提升抗扰性能。
• 未来的 RCD 将更加智能化，同时需要兼顾电磁兼容性与功耗平衡。

总之，GB 18499-2008 标准为 RCD 的电磁兼容性设定了严格的技术门槛，这对于保障用户安全和推动行业发展具有重要意义。
