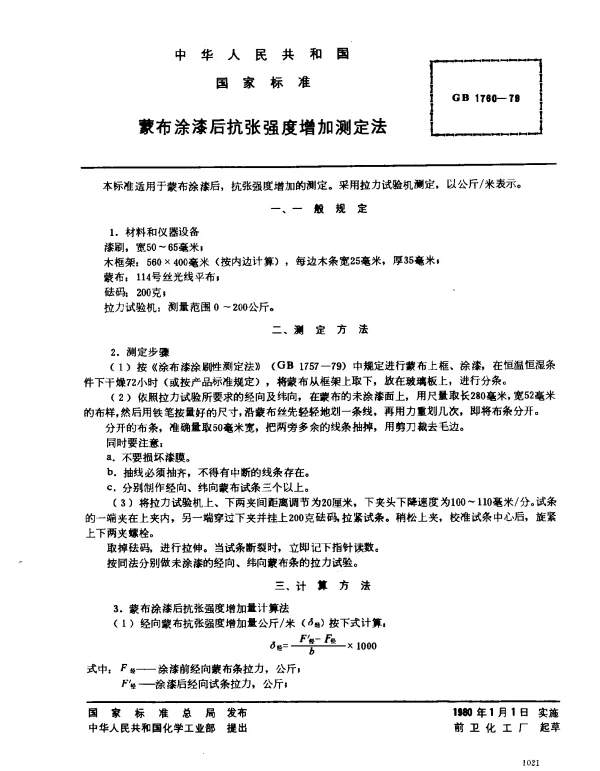

GB 1760-1979 蒙布涂漆后抗张强度增加测定法

GB 1760-1979 蒙布涂漆后抗张强度增加测定法常见问题解答

以下是关于GB 1760-1979标准中涉及蒙布涂漆后抗张强度增加测定法的一些常见问题及其解答。

1. GB 1760-1979标准的主要目的是什么？

答：GB 1760-1979标准的主要目的是提供一种科学的方法，用于测定蒙布在涂漆处理后抗张强度的变化情况。这一方法能够帮助评估涂漆对蒙布力学性能的影响，从而为材料选择和工艺优化提供依据。

2. 抗张强度增加测定法的具体步骤是什么？

答：具体步骤如下：

• 准备未涂漆和涂漆后的蒙布试样。
• 将试样固定在抗张强度测试仪上。
• 施加拉力直至试样断裂，记录抗张强度值。
• 计算涂漆前后抗张强度的差值。

3. 测定过程中需要注意哪些事项？

答：在测定过程中，应注意以下几点：

• 确保试样的尺寸和形状符合标准要求。
• 涂漆过程需严格按照工艺规范进行，避免涂层厚度不均。
• 测试环境温度和湿度应保持恒定，以减少外界因素对结果的影响。
• 测试仪器需定期校准，确保测量精度。

4. 涂漆后抗张强度增加是否一定表示质量提升？

答：不一定。
虽然抗张强度增加可能表明涂漆增强了蒙布的机械性能，但这也可能是由于涂层过厚或不均匀导致的结果。因此，需要结合其他性能指标（如柔韧性、耐久性等）综合评估。

5. 如果试验结果超出标准范围怎么办？

答：如果试验结果超出标准范围，应首先检查实验操作是否符合规范，包括试样制备、涂漆工艺和测试条件等。若仍存在问题，则需调整工艺参数或更换原材料重新测试。

6. GB 1760-1979标准适用于哪些行业？

答：该标准主要适用于纺织、建筑、航空航天等行业中涉及蒙布涂漆的应用场景。例如，蒙布常用于帐篷、帆布制品及航空蒙皮等领域。

7. 是否有更新版本的标准替代GB 1760-1979？

答：目前尚未发现正式发布的替代标准。但在实际应用中，建议参考最新的国际或行业标准，以确保检测方法的科学性和准确性。
