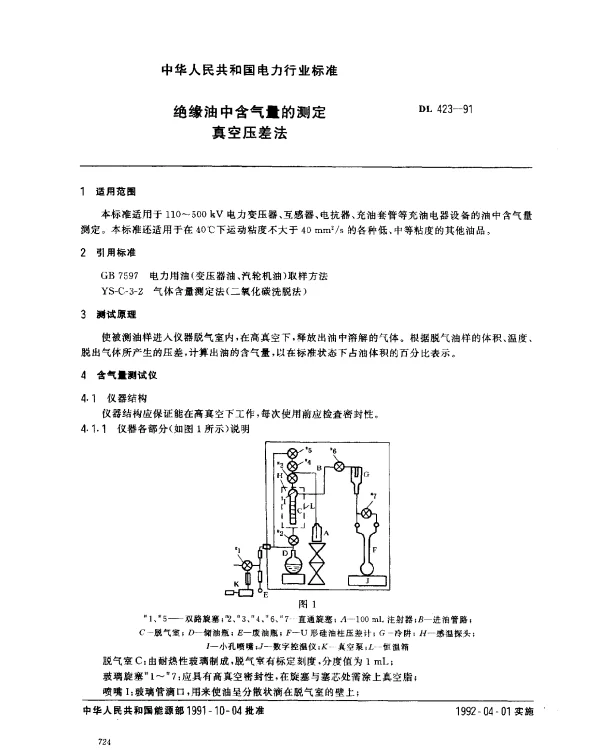

DL 423-1991 绝缘油中含气量的测定.真空压差法

DL 423-1991 绝缘油中含气量的测定：真空压差法

绝缘油在电力系统中扮演着至关重要的角色，它不仅用于绝缘，还具有冷却和灭弧的功能。然而，绝缘油中的气体含量是影响其性能的重要因素之一。DL 423-1991 标准提供了通过真空压差法测定绝缘油中含气量的方法，该方法以其高精度和可靠性成为行业标准。

本文将从原理、操作步骤及注意事项三个方面对 DL 423-1991 中的真空压差法进行详细分析。

一、原理分析

真空压差法的基本原理是基于气体在真空条件下逸出的特性。当绝缘油被置于真空环境中时，其中溶解或悬浮的气体分子会因压力降低而迅速释放并形成气泡。通过测量真空室内外的压力差，可以间接计算出油样中气体的体积百分比。

• 真空环境能够有效降低油中气体的溶解度，使其快速逸出。
• 压力差的测量与油样体积直接相关，从而实现定量分析。

二、操作步骤详解

以下是按照 DL 423-1991 标准执行真空压差法的具体步骤：

1. 准备样品：取适量绝缘油样本，并确保其温度保持在标准要求范围内（通常为20℃±5℃）。
2. 安装设备：将油样注入真空容器内，并连接好真空泵和压力计。
3. 启动真空泵：逐步降低真空室内压力至设定值（通常为133Pa），记录初始读数。
4. 等待稳定：静置一段时间（通常为10分钟），使气体充分逸出并达到平衡状态。
5. 读取数据：记录最终的压力差值，并根据公式计算气体含量。

三、注意事项

为了保证测试结果的准确性，需要特别注意以下几点：

• 确保仪器密封性良好，避免外界空气进入影响实验结果。
• 严格控制油样温度，过高或过低的温度都会导致测量误差。
• 定期校准压力计，以保证测量数据的真实性和可靠性。
• 操作人员需经过专业培训，熟悉设备使用规范。

综上所述，DL 423-1991 中的真空压差法为绝缘油中含气量的测定提供了一种科学、可靠的技术手段。通过严格遵循操作规程并关注细节，可以显著提高检测效率和准确性。
