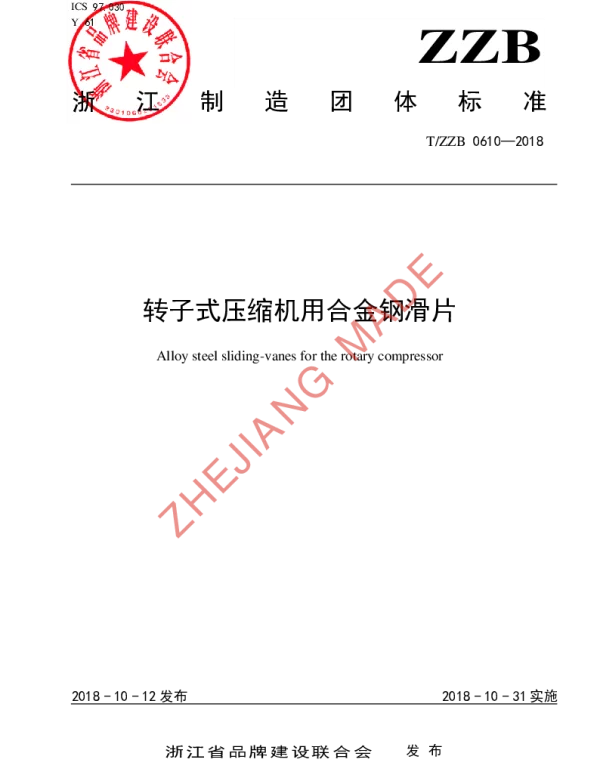

TZZB 0610-2018 转子式压缩机用合金钢滑片

转子式压缩机用合金钢滑片是压缩机关键零部件之一，其性能直接影响压缩机的效率和寿命。TZZB 0610-2018标准对这种滑片的材料成分、机械性能及制造工艺提出了明确要求。

根据该标准，滑片应采用具有高耐磨性和良好热稳定性的合金钢制造。主要化学成分为碳、铬、钼、镍等元素，其中碳含量需控制在0.95%-1.15%之间，铬含量为3.5%-4.5%，钼含量为0.25%-0.45%，镍含量为2.5%-3.5%。这些成分能够确保滑片具备优异的硬度和韧性。

在机械性能方面，滑片的抗拉强度不得低于1300MPa，屈服强度不低于1100MPa，断后伸长率不小于5%，布氏硬度应在42-47HRC范围内。此外，滑片还必须通过金相组织检验，确保晶粒细小均匀。

制造过程中，滑片需要经过锻造、热处理等多道工序。锻造温度应控制在1100℃-1200℃之间，热处理采用淬火+低温回火工艺，淬火温度为1000℃-1050℃，回火温度为180℃-200℃。成品滑片表面不得有裂纹、折叠等缺陷，尺寸公差需符合相关要求。

遵循TZZB 0610-2018标准，可以生产出高性能的转子式压缩机用合金钢滑片，从而提高压缩机的整体性能和可靠性。这一标准对于规范市场、保障产品质量具有重要意义。
