摘要:本文件规定了T型吊舱推进器推进电机的设计方法、技术要求、测试方法和验收规则。本文件适用于T型吊舱推进器推进电机的设计、制造和检验,其他类型吊舱推进器可参考使用。
Title:Design Method of T-type Podded Propulsor Propulsion Motor
中国标准分类号:K73
国际标准分类号:47.020

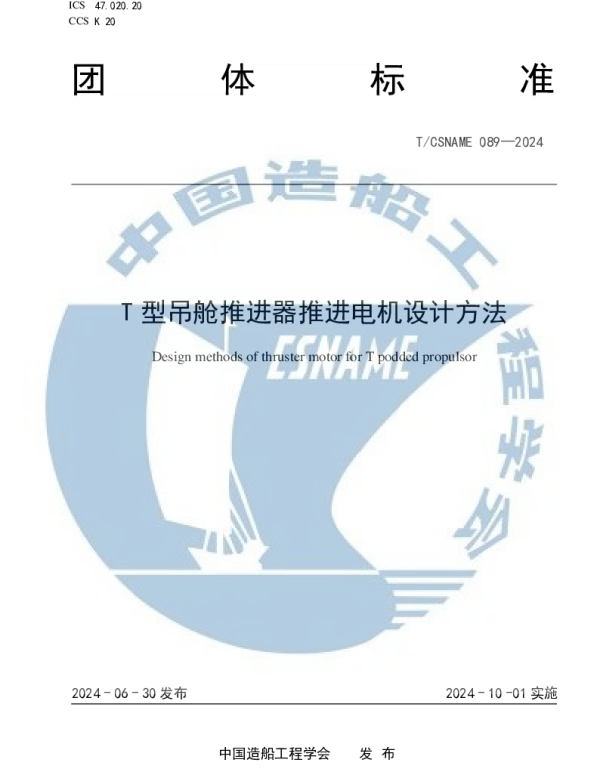

封面预览
拓展解读
在TCSNAME 089-2024与旧版标准中,有一项重要的变化是关于推进电机热设计的评估方法。新标准引入了更为精确的热网络分析要求,取代了旧版中的简化计算模式。
以推进电机定子绕组温度计算为例,新版标准要求使用三维热网络模型来描述电机内部的热传导路径。这包括定子铁芯、绕组以及机壳之间的复杂热交换过程。具体应用时,首先需要建立包含各部件导热系数、对流换热系数等参数的热网络图。然后通过有限元软件求解节点温度分布,确保绕组温升不超过允许值。
这种改进带来了显著优势。例如,在某型吊舱推进器的设计验证中,采用新标准后发现实际运行时绕组温升比按旧标准估算值高出15%,从而提前识别出潜在风险并优化了散热结构。这表明新方法能够更准确地反映真实工作条件下的热特性,为设计提供了更强的指导性。
值得注意的是,在实施过程中应特别关注边界条件的设定,比如冷却介质流量和温度等参数的选择要基于实际工况,否则可能导致计算结果失真。此外,还需结合有限元热分析结果定期更新热网络模型,以保持其准确性。
