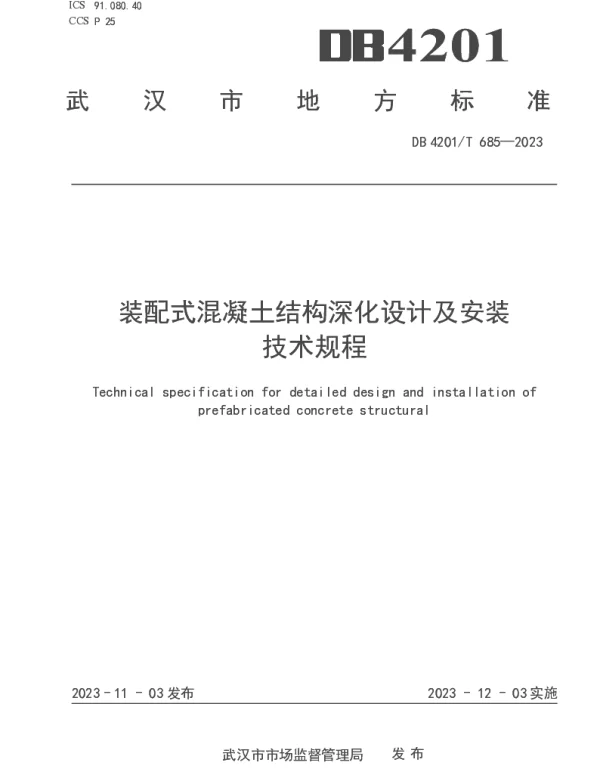

DB4201T 685-2023 装配式混凝土结构深化设计及安装技术规程

摘要：本文件规定了装配式混凝土结构深化设计及安装的技术要求、设计原则、施工方法和质量验收标准。本文件适用于湖北省内新建、改建和扩建的装配式混凝土结构工程的设计与施工。
Title：Technical Regulations for Detailed Design and Installation of Prefabricated Concrete Structures DB4201T 685-2023
中国标准分类号：P55
国际标准分类号：91.080

DB4201/T 685-2023《装配式混凝土结构深化设计及安装技术规程》是湖北省地方标准，于2023年实施。该标准对装配式混凝土结构的深化设计和安装提出了具体要求，以下为部分重要条文的详细解读：

一、深化设计阶段

1. 1.1 设计文件要求：第5.1.1条明确规定了深化设计图纸应包含的内容，如构件详图、连接节点图、钢筋布置图等。这些图纸需要准确反映构件尺寸、形状、材质以及预埋件的位置等信息。设计单位在编制图纸时需确保其完整性与准确性，以便后续施工顺利进行。

2. 1.2 模型建立：依据第5.1.2条，要求使用BIM技术构建三维模型。模型应当涵盖所有预制构件及其相互关系，并且要能够支持碰撞检测等功能。通过建立这样的模型可以有效避免现场施工过程中出现的各种冲突问题。

二、构件生产环节

2. 2.1 原材料控制：根据第6.2.1条的规定，在选择原材料时必须符合相关国家标准或行业标准的要求。特别是对于混凝土配合比的设计，应当经过试验验证以保证强度等级达到设计值。此外还应对砂石含泥量、水泥性能等方面做出严格限定。

3. 2.2 制作工艺：按照第6.2.2条所述，预制构件制作过程中的温度湿度控制非常重要。例如，在蒸汽养护期间要注意保持恒定的温差梯度，防止因过快冷却而导致裂缝产生。同时还要定期检查生产设备的工作状态，确保其处于良好运行状况。

三、现场安装流程

3. 3.1 吊装方案制定：第7.1.1条强调了吊装前需要编制详细的专项施工组织设计。其中包括但不限于起吊设备选型、支座设置方式等内容。所有参与人员都必须熟悉整个作业程序，并接受专业培训后方可上岗操作。

4. 3.2 安装精度管理：第7.2.1条规定了每道工序完成后都要进行测量复核。比如墙体垂直度偏差不得超过规定限值；楼板水平度误差也不得超出允许范围。一旦发现问题应及时采取措施予以纠正直至满足规范要求为止。
