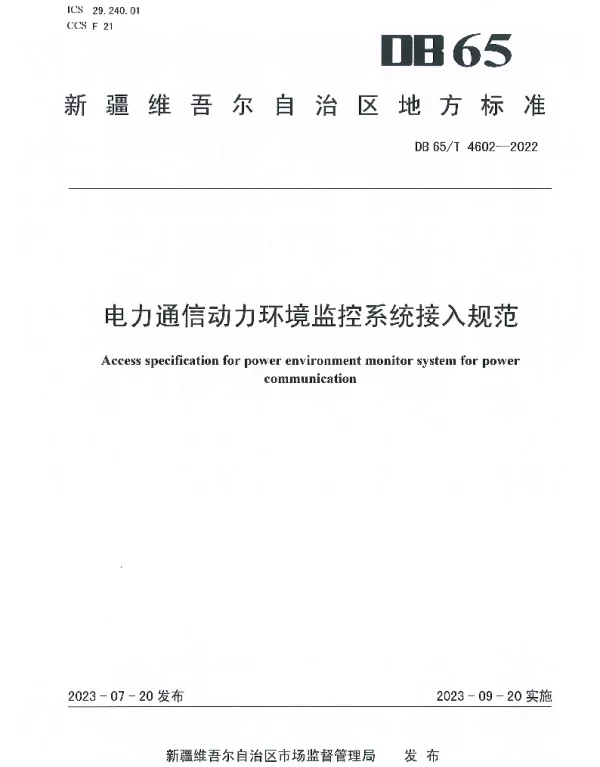

DB65T 4602-2022 电力通信动力环境监控系统接入规范

摘要：本文件规定了电力通信动力环境监控系统的接入原则、功能要求、接口规范及性能指标。本文件适用于新疆地区电力通信网络中动力环境监控系统的规划、设计、实施与维护。
Title：Specification for Access of Power Communication and Power Environment Monitoring System
中国标准分类号：L80
国际标准分类号：33.020

DB65/T 4602-2022《电力通信动力环境监控系统接入规范》是一项重要的地方标准，旨在统一电力通信动力环境监控系统的数据接口、通信协议及信息交换方式。以下是对该标准中一些关键条款的详细解读：

### 数据接口要求

标准中明确指出，监控系统的数据接口应采用标准化设计，确保不同厂商设备之间的互操作性。具体而言，接口类型推荐使用RJ45以太网接口，并支持TCP/IP协议栈。此外，对于串口通信，建议使用RS-232或RS-485标准，波特率设置为9600bps，数据位为8位，停止位为1位，无奇偶校验。

### 通信协议

在通信协议部分，标准强调了MODBUS TCP作为首选协议的重要性。MODBUS TCP是一种开放的工业通信协议，具有良好的兼容性和稳定性。它允许监控系统通过以太网实时获取设备状态和参数信息。同时，标准也允许使用其他成熟的工业协议如IEC 60870-5-104作为补充方案。

### 信息模型定义

为了实现信息的一致性和可读性，标准对信息模型进行了严格规定。所有监控对象需按照特定的数据结构组织，包括但不限于设备ID、名称、类别、状态等字段。每个字段都有明确的数据类型定义（如整型、浮点型、字符串型）以及取值范围限制。例如，设备状态字段只能取值于预定义的状态码集合内。

### 安全性要求

考虑到电力系统的特殊性质，安全性被列为本标准的核心考量之一。为此，标准提出了多层次的安全防护措施：首先，在物理层面上要求所有通信线路具备防雷击、抗干扰能力；其次，在网络层面上强制实施IP地址过滤与访问控制列表(ACL)机制；最后，在应用层面上推荐采用加密技术保护敏感数据传输过程中的机密性。

### 测试验收准则

为了保证各厂家生产的监控装置能够顺利接入统一平台，标准还制定了详细的测试验收流程。其中包括功能测试、性能测试以及兼容性测试三个主要环节。功能测试旨在验证基本业务逻辑是否正确实现；性能测试则关注系统响应时间、吞吐量等指标；而兼容性测试重点考察不同品牌产品间能否正常协作工作。
