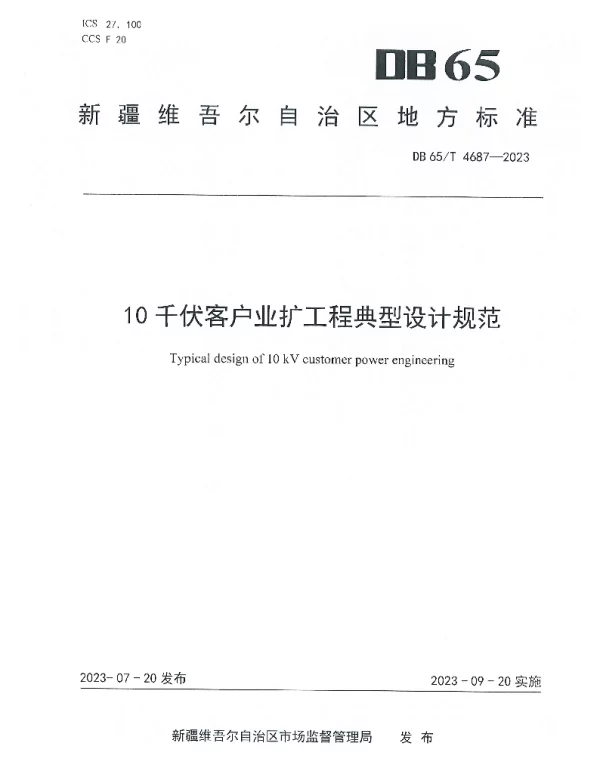

DB65T 4687-2023 10千伏客户业扩工程典型设计规范

《DB65/T 4687—2023 10千伏客户业扩工程典型设计规范》是新疆维吾尔自治区发布的关于10千伏客户业扩工程设计的指导性文件。该标准适用于新疆地区10千伏电压等级的新建、改建和扩建客户业扩工程，为设计单位提供了统一的技术要求和操作指南，确保了供电方案的安全性和经济性。

术语和定义

标准中明确了“业扩工程”、“典型设计”等关键术语的概念。其中，“业扩工程”是指为了满足客户的新增用电需求而进行的电力设施建设工作。“典型设计”则是指根据客户的实际用电情况，结合当地电网现状，制定的一套标准化设计方案。这些定义有助于设计人员准确理解标准内容，并在实际工作中应用。

设计原则

设计应遵循安全性、可靠性、经济性、适用性和先进性的原则。安全性要求确保设备运行稳定，避免发生安全事故；可靠性强调系统运行的连续性和稳定性；经济性则是在保证质量的前提下尽量降低建设成本；适用性是指设计方案要符合当地实际情况；先进性鼓励采用新技术、新材料和新工艺以提高效率。

系统接线方式

对于10千伏客户业扩工程，推荐使用单母线分段接线或双电源进线单母线接线方式。前者适用于一般负荷用户，后者则适合对供电可靠性有较高要求的重要负荷用户。这种接线方式能够有效提高供电可靠性，减少故障影响范围。

配电装置布置

配电装置的布置需考虑设备的操作、维护便利性以及防火间距等因素。开关柜应布置在室内，并且要留有足够的操作空间。电缆沟的设置也非常重要，它不仅关系到电缆敷设的方便程度，还直接影响到后期检修工作的开展。

导体选择与校验

导体的选择不仅要满足载流量的要求，还要通过短路热稳定性和动稳定性校验。通常情况下，铜芯交联聚乙烯绝缘电缆被广泛应用于10千伏配电网中。此外，在选择导体截面时还需综合考虑线路长度、负荷性质等因素。

接地系统

接地系统的设置对于整个配电系统的安全至关重要。低压侧应采用TN-C-S系统，即三相五线制供电方式。接地电阻值不得超过4欧姆，具体数值可根据土壤电阻率适当调整。同时，所有金属外壳均需可靠接地，以防止触电事故的发生。

保护配置

过电流保护、速断保护以及零序电流保护是必不可少的组成部分。过电流保护用于防止因过载导致的设备损坏；速断保护能够在发生严重短路故障时迅速切断电源；零序电流保护专门针对单相接地故障设计，可以快速隔离故障点，避免扩大事故范围。

计量装置

计量装置的安装位置应当靠近变压器低压侧总开关处，以便于准确测量用户的实际用电量。电能表的选择需要依据最大允许误差来确定，同时还要注意其精度等级是否符合国家标准。

结语

《DB65/T 4687—2023 10千伏客户业扩工程典型设计规范》是一部全面覆盖10千伏客户业扩工程各方面的技术规范。通过对上述重要条文的学习与掌握，设计人员可以在实际项目中更好地贯彻执行这一标准，从而提升工程质量和服务水平。
