摘要:本文件规定了高压开关柜局部放电在线监测装置的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于3.6kV~40.5kV电压等级高压开关柜局部放电在线监测装置。
Title:Technical Specification for Online Monitoring Device of Partial Discharge of High Voltage Switchgear
中国标准分类号:K21
国际标准分类号:29.240

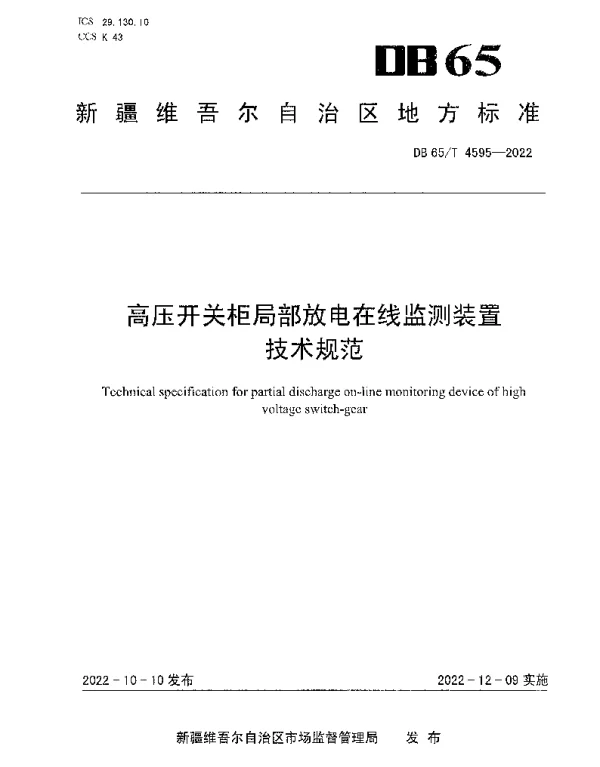

封面预览
拓展解读
DB65/T 4595—2022《高压开关柜局部放电在线监测装置技术规范》是一项重要的地方标准,旨在规范高压开关柜局部放电在线监测装置的设计、制造、检验和使用。以下将选取一些关键条款进行详细解读。
术语和定义
标准中对“局部放电”、“在线监测”等术语进行了明确界定。“局部放电”是指设备绝缘系统中部分区域的电气击穿现象,而“在线监测”则是指在设备运行状态下对局部放电信号进行实时采集与分析的过程。这些定义为后续的技术要求提供了理论基础。
技术要求
1. 传感器性能
传感器作为监测装置的核心部件之一,其性能直接影响监测结果的准确性。标准规定了传感器的工作频带宽度应不低于1MHz至100MHz,并且灵敏度不得低于-80dBm/V。此外,还要求传感器具有良好的抗干扰能力,在强电磁环境下仍能保持稳定工作。
2. 数据采集单元
数据采集单元负责将传感器接收到的信号转换成数字信号并存储或传输。标准指出,该单元的采样频率至少要达到10MS/s,分辨率不低于12位。同时强调了供电方式的安全性,建议采用隔离电源以防止因接地环路引起的异常情况。
3. 数据分析与诊断功能
装置需具备强大的数据分析能力,能够识别不同类型和程度的局部放电活动。标准特别提到,装置应该支持多种算法如脉冲电流法、超高频法等来提高检测精度。对于诊断结果,则要求准确率不低于90%,并且误报率控制在5%以内。
4. 环境适应性
由于高压开关柜通常处于恶劣的工作环境中,因此对其监测装置提出了严格的环境适应性要求。标准规定装置应在温度范围-25℃至+70℃内正常运行,湿度不超过95%(非冷凝),并且能够承受一定的振动冲击测试。
5. 通信接口
为了便于集成到现有的电力系统中,标准要求监测装置必须提供标准化的通信接口,例如RS485、Modbus TCP/IP等协议支持。这样可以方便地与其他自动化控制系统对接,实现信息共享。
检验方法
对于上述各项技术指标,标准给出了具体的检验方法。例如,通过使用标准信号发生器模拟实际工况下的局部放电情况来验证传感器及整个系统的响应特性;利用高精度校准仪器检查数据采集单元的精度;以及按照GB/T 2423系列标准执行环境试验等。
总之,《高压开关柜局部放电在线监测装置技术规范》不仅涵盖了从硬件到软件再到实际应用等多个方面的具体要求,还特别注重了安全性、可靠性和实用性等方面的内容,为相关产品的开发提供了全面指导。这有助于提升我国电力行业的技术水平和服务质量。
