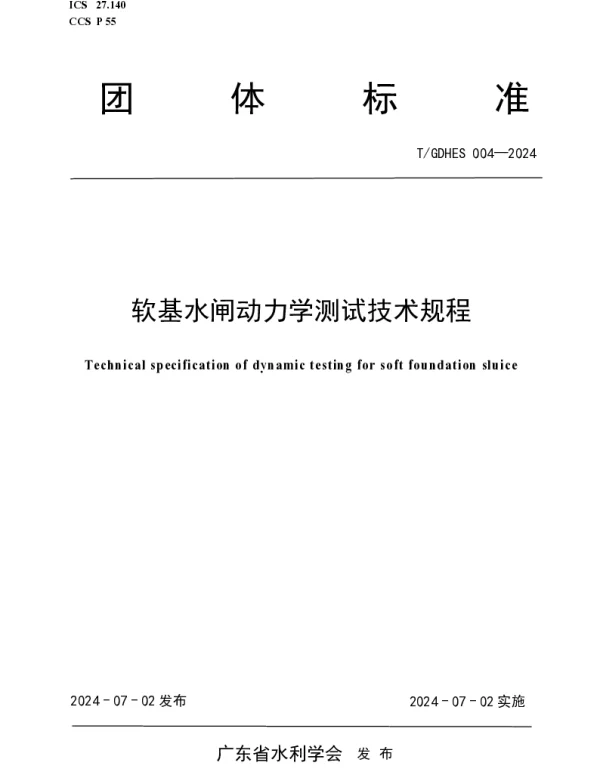

TGDHES 004-2024 软基水闸动力学测试技术规程

《TGDHES 004-2024软基水闸动力学测试技术规程》中关于“激振力测量”的变化与应用

在TGDHES 004-2024新版本中，“激振力测量”这一条目相较于旧版有较大调整。旧版标准对激振力测量的要求较为笼统，仅提出需确保测量精度，但未具体规定测量设备及校准要求。而在新版标准中，明确指出激振力测量应采用频率响应范围覆盖1Hz至500Hz的动态力传感器，并且要求每年至少进行一次强制校准。

以某软基水闸为例，该水闸因长期受水流冲击导致结构出现异常振动。按照新标准，在对其开展动力学测试时，首先需要选用符合要求的动态力传感器，其灵敏度应在1mV/N左右，线性度不低于0.1%FS。接着，将传感器安装于水闸关键部位，并通过标准砝码对其实施校准，验证其输出信号是否与理论值一致。在校准合格后，开始正式测试，记录不同工况下水闸的激振力数据。最后，结合有限元分析软件，将实测数据导入模型，评估水闸的动力特性，为后续加固设计提供依据。

此条文的变化使激振力测量更加规范化，有助于提高测试结果的准确性，从而更有效地指导工程实践。
