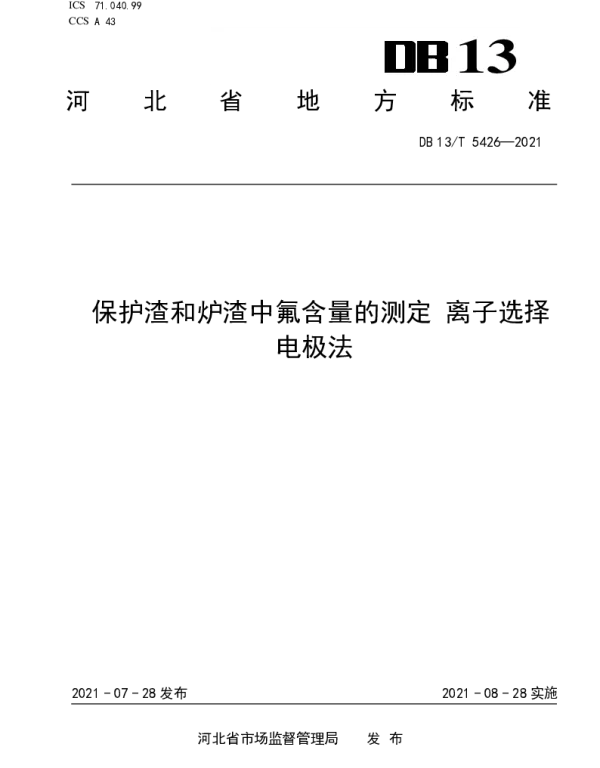

DB13T 5426-2021 保护渣和炉渣中氟含量的测定 离子选择电极法

DB13/T 5426-2021规定了采用离子选择电极法测定保护渣和炉渣中氟含量的技术要求。以下为关键条款的深度解读：

该标准适用范围明确指出适用于钢铁冶金过程中保护渣和炉渣样品中氟含量的检测，这对于评估冶炼工艺对环境的影响具有重要意义。

在试剂与材料部分强调使用高纯度的氟化物标准溶液，其浓度需精确至0.1mg/L，这是确保测量准确性的基础。

仪器设备章节要求电位计具备自动温度补偿功能且分辨率不低于0.1mV，这有助于减少温度变化带来的误差。

样品制备时需将样品研磨至粒径小于0.075mm，并在105℃±5℃条件下干燥2小时，这样可以保证样品均匀性和水分去除彻底。

标准曲线绘制中规定至少需要五个不同浓度的标准点，线性相关系数应大于0.999，以确保测量结果的可靠性。

在分析步骤中提到每次测量前都应对电极进行活化处理，通常是在含氟溶液中浸泡不少于1小时，然后用去离子水清洗并置于饱和氯化钾溶液中备用。

结果计算公式为F=（E-E0）/K，其中E为待测溶液电动势，E0为零点校正值，K为斜率值。此公式直接关系到最终测定结果的准确性。

最后，在质量控制环节建议每批样品至少做一个空白试验和一个标准物质测试，空白值不得超过方法检出限的两倍，标准物质测定值应在认定值±10%范围内。
