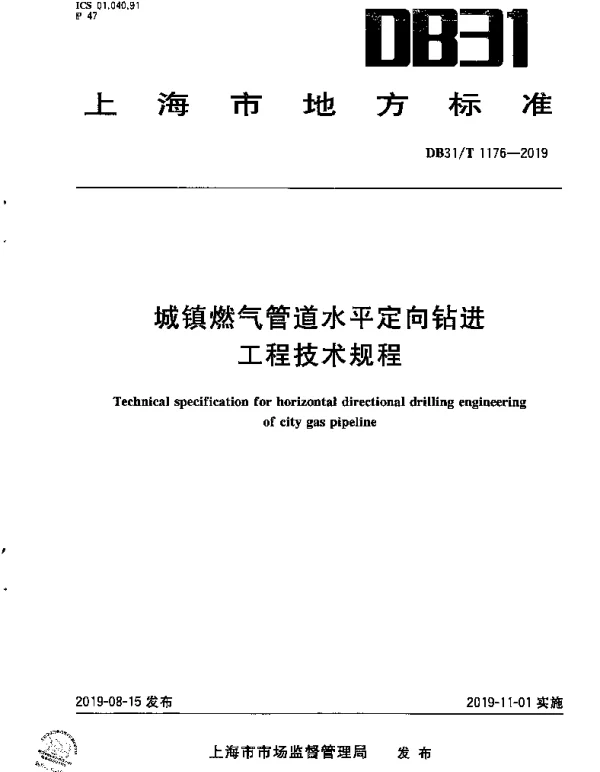

DB31T 1176-2019 城镇燃气管道水平定向钻进工程技术规程

DB31/T 1176-2019《城镇燃气管道水平定向钻进工程技术规程》是上海市发布的关于城镇燃气管道施工的重要技术规范。以下对其中的关键条款进行详细解读。

一、术语和定义

本标准明确了“水平定向钻进”、“导向孔”等专业术语的含义。特别强调了导向孔轨迹设计应考虑地质条件与燃气管道安全间距，确保施工过程中不会因地质突变而影响燃气管道稳定性。

二、施工准备

第5.1.3条规定，施工单位在开工前必须进行详细的现场勘查，包括地下管线分布情况调查。这是为了防止施工过程中意外损伤其他地下设施，尤其是电力电缆和供水管道。

三、导向孔轨迹设计

第6.2节指出导向孔轨迹设计需遵循以下原则：

1. 起始点和接收点的选择要便于设备安装和出土；

2. 轨迹曲线半径不得小于30倍钻杆直径；

3. 穿越段长度不宜超过800米；

4. 在穿越铁路或公路时，穿越角度宜控制在8°~15°之间。

四、施工过程控制

第7.1.4条要求每推进10米至少测量一次实际轨迹，并与设计轨迹对比。当偏差超过5%时，应立即采取纠偏措施。这有助于及时发现并解决施工中的问题，保证工程质量。

五、回拖扩孔及管道铺设

第8.3.2条规定，在回拖扩孔过程中，泥浆泵的压力不得超过设备额定压力的80%，同时要保持连续稳定的供浆量。这样可以有效避免因压力过大导致孔壁坍塌的风险。

六、竣工验收

第9章提到竣工验收时除了常规检查外，还需进行无损检测。对于穿越重要构筑物如桥梁或隧道的工程，还应开展第三方监测服务，以确保整个项目的长期安全性。

以上是对DB31/T 1176-2019中一些核心内容的深度解析，希望能帮助相关从业者更好地理解和执行该标准。
