资源简介
《TBT 2921.2-2008电气化铁路接触网钢支柱第2部分方型钢管支柱》是一项针对中国电气化铁路接触网系统中使用的钢支柱的行业标准。该标准由铁道部发布,旨在规范方型钢管支柱的设计、制造、检验和使用,确保其在铁路运行中的安全性、稳定性和可靠性。
本标准适用于电气化铁路接触网系统中安装的方型钢管支柱,主要涉及材料选择、结构设计、制造工艺、表面处理、力学性能以及试验方法等方面的要求。通过统一技术规范,提高了不同厂家产品之间的兼容性,降低了施工和维护过程中的不确定性。
在材料方面,标准规定了用于制造方型钢管支柱的钢材应符合相关国家标准,如GB/T 700或GB/T 1591等,并对钢材的化学成分、机械性能及焊接性能提出了具体要求。同时,还强调了防腐处理的重要性,通常采用热浸镀锌或其他有效的防腐措施,以延长支柱的使用寿命。
在结构设计上,标准明确了支柱的几何尺寸、截面形状、壁厚、连接方式等关键参数。对于方型钢管支柱,其截面为矩形或正方形,具有较高的抗弯能力和稳定性,能够有效承受接触网导线的拉力和风荷载等外部作用力。此外,标准还规定了支柱的基础连接方式,包括预埋件、螺栓连接等,以确保支柱与地面的牢固结合。
制造工艺方面,标准对钢管的加工、焊接、切割、组装等环节进行了详细说明。要求所有工序必须按照国家相关技术规范执行,确保产品质量的一致性和稳定性。同时,标准还对焊接接头的质量提出了明确要求,包括焊缝外观、内部缺陷检测以及力学性能测试等内容。
在检验与试验方面,标准规定了出厂前需进行的各类检测项目,包括尺寸测量、外观检查、力学性能试验、防腐层检测等。其中,力学性能试验主要包括抗拉强度、屈服强度、冲击韧性等指标的测定,以确保支柱在实际使用中具备足够的承载能力。
此外,标准还对产品的标志、包装、运输和储存提出了具体要求,确保产品在流通过程中不受到损坏,并能正确标识其规格、型号和生产信息。这些措施有助于提高产品的可追溯性和使用效率。
总体而言,《TBT 2921.2-2008电气化铁路接触网钢支柱第2部分方型钢管支柱》作为一项重要的行业标准,在保障我国电气化铁路安全运行方面发挥了重要作用。它不仅规范了方型钢管支柱的技术要求,也为相关企业的生产和管理提供了明确依据,推动了铁路基础设施建设的标准化和现代化进程。

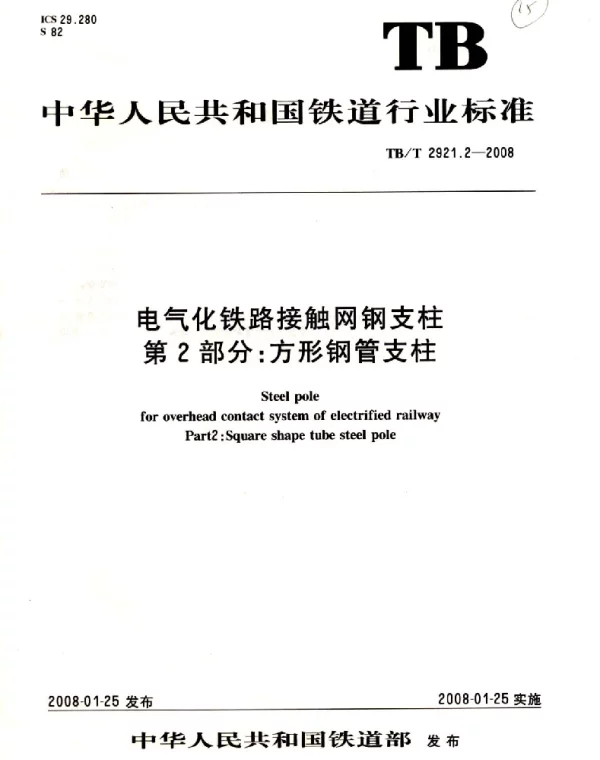

封面预览
