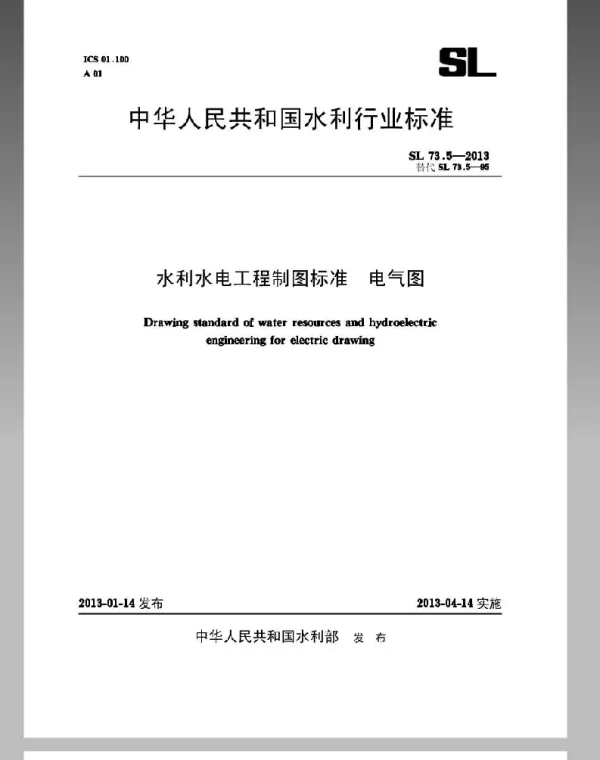

SL73.5-2013水利水电工程制图标准电气图

《SL73.5-2013水利水电工程制图标准电气图》是中华人民共和国水利行业标准之一，由水利部发布，旨在规范水利水电工程中电气图的绘制与表达。该标准适用于各类水利水电工程的设计、施工及运行管理，为电气图的标准化提供了统一的技术依据。

本标准在内容上涵盖了电气图的基本要求、图形符号、文字符号、图面布局、标注方法以及典型电气图的绘制规则等。通过对电气设备、线路、控制系统的规范表达，提高了设计图纸的可读性和通用性，有利于不同专业之间的协调与配合。

标准中明确了电气图的分类，包括一次系统图、二次接线图、平面布置图、电缆配置图等，每种图都有相应的绘制要求和表达方式。同时，对电气设备的图形符号进行了统一规定，确保在不同工程中使用一致的符号体系，避免因符号差异导致的理解错误。

此外，《SL73.5-2013》还强调了电气图的编制原则，如简洁明了、层次清晰、逻辑严谨等，以提高设计质量与施工效率。对于复杂的电气系统，标准还提供了分层绘制、模块化设计等实用方法，便于工程实施与后期维护。

该标准的实施，不仅有助于提升水利水电工程电气设计的专业化水平，也为行业的技术交流与信息共享提供了基础保障。随着我国水利水电事业的不断发展，标准的不断完善和推广将发挥重要作用。
