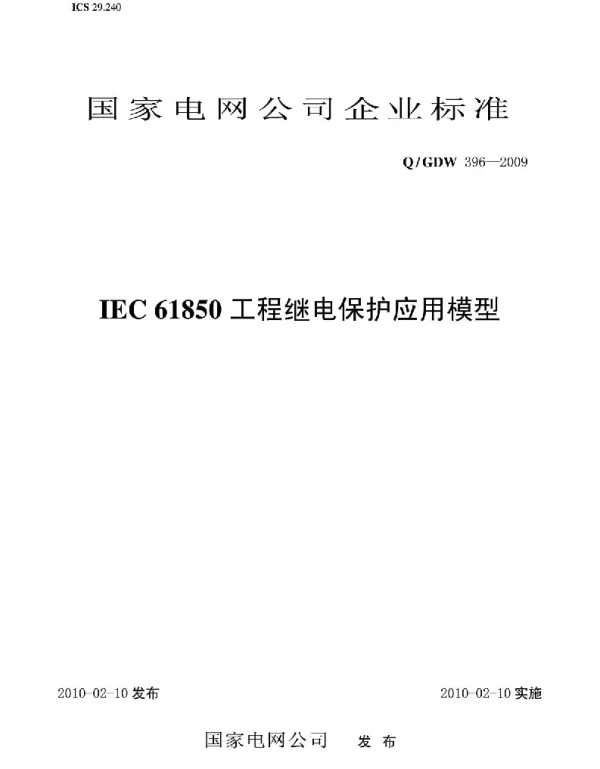

Q_GDW 396-2009 IEC61850工程继电保护应用模型

《Q_GDW 396-2009 IEC61850工程继电保护应用模型》是中国国家电网公司发布的一项重要标准，旨在规范电力系统中继电保护设备在IEC61850通信协议下的应用。该标准结合了国际电工委员会（IEC）制定的IEC61850系列标准，针对国内电力系统的实际情况进行了本地化调整和优化，为继电保护装置的建模、配置和通信提供了统一的技术框架。

IEC61850是全球广泛采用的电力自动化通信标准，其核心目标是实现变电站内设备之间的互操作性。而《Q_GDW 396-2009》则在此基础上，特别针对继电保护领域，提出了具体的应用模型和技术要求。该标准涵盖了继电保护装置的功能建模、数据集定义、通信服务映射以及配置描述等多个方面，确保不同厂商的设备能够在同一网络环境下协同工作。

在功能建模方面，《Q_GDW 396-2009》规定了继电保护装置的基本功能模块及其交互方式，包括保护逻辑、动作行为、输入输出信号等。这些模型不仅符合IEC61850的标准结构，还考虑了中国电力系统中常见的保护类型和配置方式，如线路保护、变压器保护、母线保护等。通过标准化的功能建模，可以提高继电保护系统的兼容性和可维护性。

在数据集定义方面，该标准明确了继电保护装置需要采集和传输的数据类型，包括电压、电流、频率、功率等电气量，以及保护动作信号、告警信息等非电气量。同时，还规定了数据集的命名规则、数据属性和更新周期，确保数据的一致性和准确性。

通信服务映射是《Q_GDW 396-2009》的重要组成部分，它定义了继电保护装置与监控系统、其他保护设备之间通信时所使用的服务类型和协议参数。例如，采用了GOOSE（通用面向对象的变电站事件）和SV（采样值）等关键通信机制，以满足继电保护对实时性和可靠性的高要求。

此外，该标准还强调了配置描述的重要性，要求继电保护装置在接入系统前必须提供详细的配置信息，包括设备参数、通信参数、保护定值等。这有助于提高系统的可配置性和可调试性，同时也便于故障诊断和维护。

《Q_GDW 396-2009》的实施，对于推动中国电力系统智能化、数字化建设具有重要意义。它不仅提高了继电保护设备的互操作性和可靠性，还为智能变电站的建设提供了技术支撑。随着电力系统不断发展，该标准也在不断完善和更新，以适应新的技术和应用需求。

综上所述，《Q_GDW 396-2009 IEC61850工程继电保护应用模型》是一项重要的行业标准，为我国继电保护领域的技术发展和工程实践提供了有力保障。它的推广和应用，将有效提升电力系统的安全性和运行效率。
