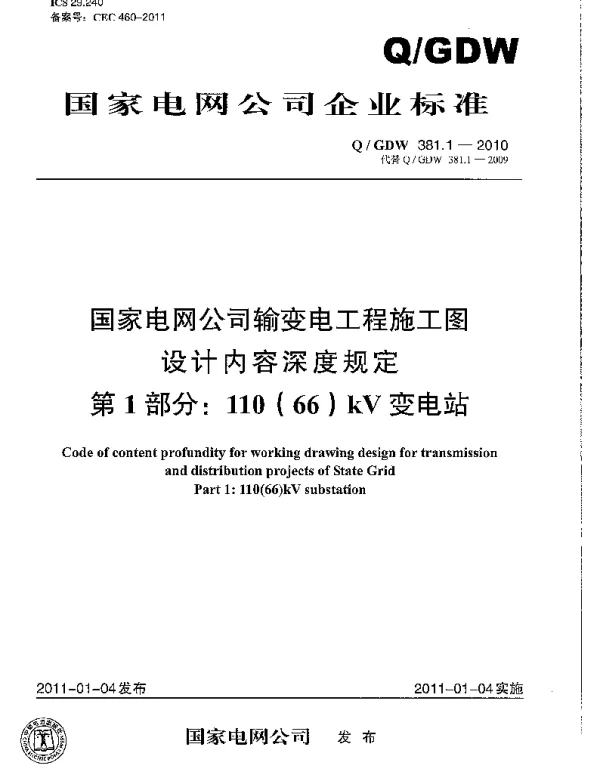

Q_GDW 381.1-2010 国家电网公司输变电工程施工图设计内容深度规定第1部分：110（66）kV变电站

《Q_GDW 381.1-2010 国家电网公司输变电工程施工图设计内容深度规定第1部分：110（66）kV变电站》是由国家电网公司发布的电力行业标准，旨在规范110（66）kV变电站施工图设计的内容和深度。该标准适用于新建、改建或扩建的110（66）kV变电站工程，为设计单位提供了统一的技术要求和工作流程，确保施工图设计的质量与一致性。

该标准分为多个部分，其中第一部分专门针对110（66）kV变电站的设计内容和深度进行详细规定。其主要内容包括总体设计、电气部分、土建部分、采暖通风与空气调节、给水排水、消防、环境保护、施工组织设计等。每一部分都明确了设计应包含的具体内容、图纸的深度要求以及相关技术参数的设定。

在总体设计方面，标准强调了变电站的选址、布局、功能分区及与其他系统的衔接关系。要求设计人员充分考虑变电站的运行环境、安全距离、交通条件等因素，确保设计的科学性和可行性。同时，还对变电站的总平面布置、道路、围墙、绿化等方面提出了具体要求。

在电气部分，标准对主接线方式、设备选型、继电保护配置、自动化系统、通信系统等进行了详细规定。要求设计人员根据变电站的负荷性质、供电可靠性等级以及系统运行方式，合理选择电气设备，并确保其性能满足相关技术标准。此外，还对电气设备的布置、安装方式以及接地系统的设计提出了具体要求。

土建部分是施工图设计的重要组成部分，标准对建筑物结构形式、基础类型、建筑构造、材料选用等方面进行了详细说明。要求设计人员结合地质条件、气候环境以及使用功能，合理确定建筑结构方案，并确保其安全性、耐久性和经济性。同时，对建筑物的防水、防火、节能等要求也作了明确规定。

采暖通风与空气调节部分要求设计人员根据变电站的环境温度、设备散热情况以及工作人员的舒适度需求，合理设置空调系统和通风设施。标准还对通风系统的风量计算、设备选型以及管道布置等提出了具体要求。

给水排水部分则涉及变电站的生活用水、生产用水、雨水排放以及污水处理等内容。标准要求设计人员根据变电站的用水需求和环保要求，合理规划给水排水系统，并确保其运行可靠、维护方便。

消防部分对变电站的火灾危险性分类、灭火系统设置、疏散通道设计等进行了明确要求。标准强调了消防设施的配置应符合国家相关消防法规和技术标准，确保变电站在发生火灾时能够及时扑救并有效控制火势。

环境保护部分要求设计人员在变电站设计过程中充分考虑噪声、电磁辐射、废水废气等对周围环境的影响，并采取相应的治理措施。标准还对变电站的生态保护、水土保持等提出了具体要求。

施工组织设计部分对施工过程中的资源配置、进度安排、质量控制、安全管理等内容进行了详细规定。要求设计人员在施工图中提供必要的施工信息，以指导施工单位顺利开展各项工作。

综上所述，《Q_GDW 381.1-2010 国家电网公司输变电工程施工图设计内容深度规定第1部分：110（66）kV变电站》是一项重要的行业标准，对于提高110（66）kV变电站施工图设计的质量和效率具有重要意义。通过严格执行该标准，可以确保变电站设计的科学性、规范性和可实施性，为电力系统的安全稳定运行提供有力保障。
