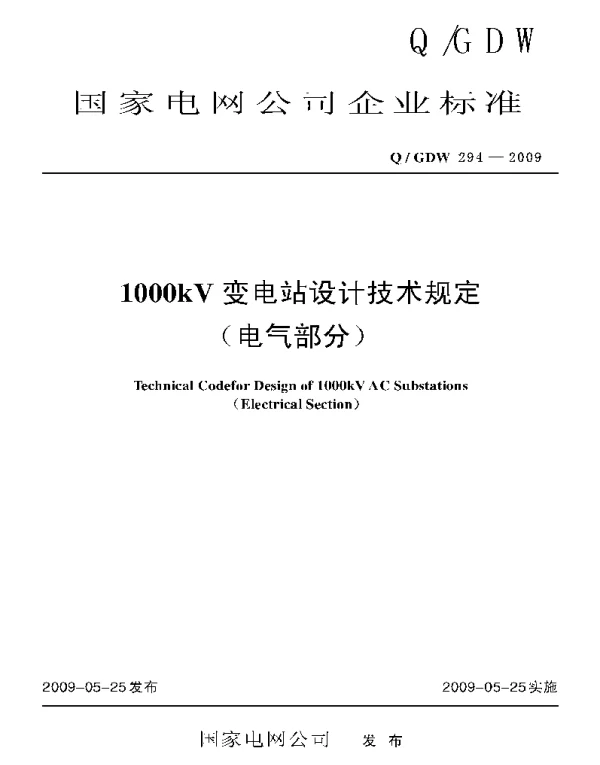

Q_GDW 294-2009 1000kV变电站设计技术规定电气部分

《Q_GDW 294-2009 1000kV变电站设计技术规定电气部分》是由中国国家电网公司发布的一项重要技术标准，旨在规范和指导1000kV超高压变电站的电气设计工作。该标准适用于我国境内新建、扩建或改建的1000kV交流输电系统中的变电站工程，涵盖了从电气主接线、设备选型到配电装置布置等多个方面的设计要求。

在电气主接线方面，《Q_GDW 294-2009》对1000kV变电站的接线方式进行了详细规定。通常情况下，采用双母线带旁路或单母线分段等结构形式，以确保系统的可靠性和灵活性。同时，标准还强调了主接线应具备足够的容量和稳定性，以适应未来负荷增长和技术发展的需求。

设备选型是该标准的重要组成部分。1000kV变电站的设备选型需满足高电压、大电流及强电磁环境下的运行要求。标准中明确提出了变压器、断路器、隔离开关、避雷器等关键设备的技术参数和性能指标，并要求设备应具备良好的绝缘性能、机械强度以及抗干扰能力。

配电装置的设计也是《Q_GDW 294-2009》的重点内容之一。标准规定了1000kV变电站的配电装置布置原则，包括设备间距、安全距离、通风散热等方面的要求。此外，还强调了配电装置应具有良好的可维护性，便于日常检修和操作。

在继电保护与自动控制方面，该标准提出了具体的配置要求。1000kV变电站的继电保护系统应具备快速动作、高可靠性及选择性，以确保在发生故障时能够迅速隔离故障区域，防止事故扩大。同时，自动控制系统的设置也应符合电力系统稳定运行的需求。

接地与防雷措施是保证1000kV变电站安全运行的重要环节。《Q_GDW 294-2009》对变电站的接地系统设计进行了详细规定，要求接地电阻值应符合相关标准，并且应采取有效的防雷措施，如安装避雷针、避雷线等，以防止雷击对设备造成损害。

此外，该标准还对变电站的电气设备布置、电缆敷设、照明及通信系统等进行了规范。例如，电缆敷设应考虑防火、防潮、防鼠等措施，以提高设备的安全性。照明系统应满足运行、维护和应急需要，通信系统则应确保信息传输的及时性和准确性。

《Q_GDW 294-2009 1000kV变电站设计技术规定电气部分》作为一项重要的行业标准，不仅为1000kV变电站的设计提供了科学依据和技术指导，也为我国超高压输电系统的发展奠定了坚实的基础。通过严格执行该标准，可以有效提升变电站的安全性、经济性和可靠性，推动电力系统的高质量发展。
