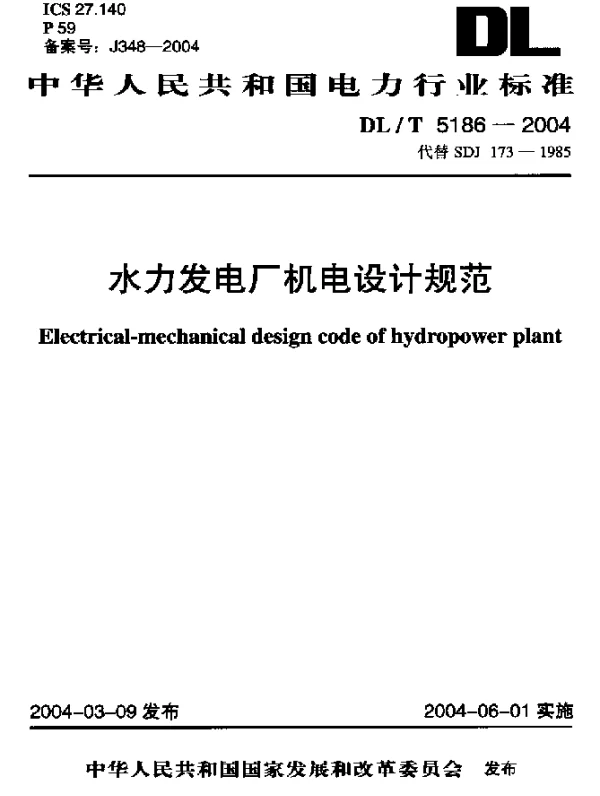

水力发电厂机电设计规范DL_T5186-2004

《水力发电厂机电设计规范DL_T5186-2004》是由中国国家发展和改革委员会发布的行业标准，适用于新建、改建和扩建的水力发电厂机电设备的设计工作。该规范自2004年实施以来，在我国水电工程建设中发挥了重要作用，为确保水力发电厂的安全、稳定、经济运行提供了重要的技术依据。

本规范涵盖了水力发电厂机电设计的各个方面，包括水轮机、发电机、变压器、继电保护、自动化控制、电气设备布置、电缆敷设、接地系统等。通过对这些关键环节的技术要求进行详细规定，确保了机电设备在设计阶段就符合安全、可靠、节能、环保等多方面的要求。

在水轮机设计方面，规范明确了水轮机选型的基本原则，包括水头范围、流量计算、效率要求以及结构设计的通用要求。同时，对水轮机的运行工况、振动与噪声控制等方面也进行了具体规定，以保障水轮机在长期运行中的稳定性与安全性。

对于发电机部分，规范规定了发电机容量的选择、冷却方式、绝缘等级、防护等级等基本参数，并对发电机的安装、调试及运行维护提出了明确的技术要求。此外，还特别强调了发电机与水轮机之间的匹配问题，确保两者在运行过程中能够协调配合。

在电气设备设计方面，规范对变压器、开关设备、避雷器、互感器等关键设备的选型、布置和安装提出了具体要求。同时，对高压电气设备的绝缘水平、短路电流计算、保护配置等进行了详细说明，以确保电气系统的安全性和可靠性。

继电保护和自动控制是水力发电厂运行的重要保障。规范对继电保护装置的配置、整定原则、动作特性等进行了全面规定，确保在各种故障情况下能够快速、准确地切除故障，防止事故扩大。同时，对自动化控制系统的设计原则、功能要求和通信接口等内容进行了详细阐述。

在电缆敷设和接地系统设计方面，规范对电缆的选型、敷设方式、防火措施以及接地电阻值等提出了明确要求。通过合理的电缆布置和可靠的接地系统，可以有效防止电气火灾和雷击事故，提高整个系统的安全性。

此外，规范还对水力发电厂机电设计的施工图深度、图纸表达方式、设备清单编制等内容进行了规定，为设计单位提供了统一的技术标准，提高了设计工作的规范性和可操作性。

总之，《水力发电厂机电设计规范DL_T5186-2004》是一部内容全面、技术先进、实用性强的行业标准，为我国水力发电厂的机电设计提供了科学依据和技术指导。随着我国水电事业的不断发展，该规范也在不断完善和更新，以适应新的技术要求和工程实践需求。
