《Q_GDW 1293-2014 ±800kV直流换流站设计技术规定》是由国家电网公司发布的一项行业标准,旨在规范±800kV直流输电系统中换流站的设计工作。该标准适用于我国境内新建或扩建的±800kV直流换流站工程,为相关设计提供了统一的技术要求和指导原则。
本标准的制定基于我国电力系统发展的实际需求,结合了国内外先进的直流输电技术和工程实践经验。通过对换流站的电气配置、设备选型、布置方式、继电保护、通信系统、接地与防雷等方面进行详细规定,确保换流站的安全、稳定、高效运行。
在电气配置方面,《Q_GDW 1293-2014》明确了换流变压器、换流器、平波电抗器等关键设备的选型原则和技术参数,强调了设备的可靠性与适应性。同时,对交流侧和直流侧的电气连接方式、短路电流计算、电压波动控制等进行了详细规定,以保障系统的安全性和稳定性。
在设备布置方面,标准提出了换流站内主要设备的布局原则,包括换流变压器、阀厅、电抗器、电容器等的布置位置及相互之间的安全距离。此外,还对防火、通风、照明、交通通道等辅助设施的设计提出了具体要求,以提高运行维护的便利性和安全性。
在继电保护方面,《Q_GDW 1293-2014》规定了换流站内各类保护装置的配置原则和动作逻辑,包括换流器保护、交流系统保护、直流系统保护等。通过合理的保护配置,可以有效防止故障扩大,保障系统安全运行。
在通信系统方面,标准要求换流站配备可靠的通信设备,用于调度、监控、保护等系统之间的信息传输。同时,对通信系统的冗余配置、电磁兼容性、数据传输速率等提出了具体要求,以确保通信的可靠性和实时性。
在接地与防雷方面,标准规定了换流站内的接地系统设计原则,包括设备接地、避雷针布置、浪涌保护器安装等。通过科学的接地与防雷措施,能够有效降低雷击和过电压对设备的损害风险。
此外,《Q_GDW 1293-2014》还对换流站的环境保护、节能降耗、智能化运维等方面提出了相应的要求。例如,在环保方面,要求换流站设计时充分考虑噪声控制、电磁辐射防护等;在节能方面,鼓励采用高效设备和先进控制技术;在智能化运维方面,推动自动化监控系统的应用。
总体而言,《Q_GDW 1293-2014 ±800kV直流换流站设计技术规定》是一项全面而系统的行业标准,涵盖了换流站设计的各个方面。它的实施对于提升我国直流输电工程的技术水平,保障电力系统的安全稳定运行具有重要意义。

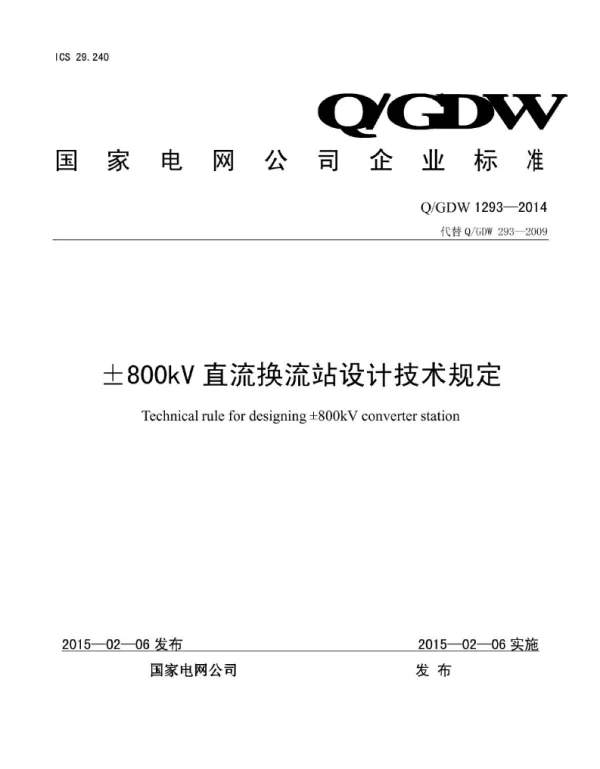

封面预览
