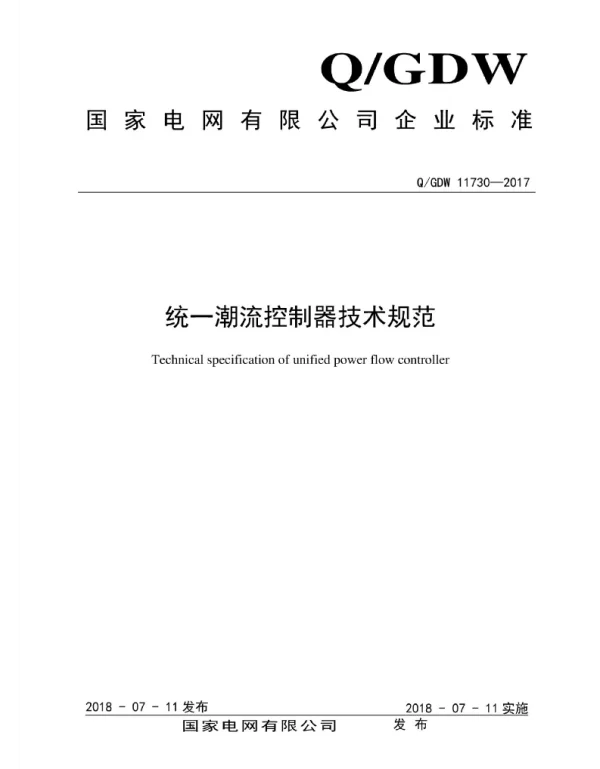

Q_GDW 11730-2017 统一潮流控制器技术规范

《Q_GDW 11730-2017 统一潮流控制器技术规范》是由国家电网公司发布的行业标准，旨在规范统一潮流控制器（UPFC）的设计、制造、安装、调试及运行维护等环节的技术要求。该标准适用于电压等级为110kV及以上交流输电系统中应用的统一潮流控制器设备。

统一潮流控制器是一种基于电力电子技术的柔性交流输电系统（FACTS）装置，能够同时控制输电线路中的有功功率和无功功率，实现对电力系统潮流的灵活调节。其核心功能包括电压调节、线路阻抗控制以及功率流动优化，从而提高电力系统的稳定性、可靠性和传输效率。

《Q_GDW 11730-2017》标准涵盖了统一潮流控制器的技术参数、性能指标、结构设计、控制系统、保护配置、试验方法及验收要求等方面的内容。通过对这些关键技术点的详细规定，确保UPFC设备在实际应用中具备良好的兼容性、安全性和可操作性。

在技术参数方面，标准明确了UPFC的额定容量、电压等级、频率范围、响应时间等关键参数，并提出了不同工况下的性能要求。例如，在正常运行条件下，UPFC应能稳定输出所需的有功和无功功率；在故障或异常情况下，应具备快速响应和自我保护能力。

在结构设计方面，标准强调了UPFC设备的模块化设计原则，以提高设备的可维护性和扩展性。同时，对关键部件如换流器、电容器、变压器等的选型、布置及防护措施提出了具体要求，确保设备在复杂电磁环境下的长期稳定运行。

控制系统是UPFC的核心部分，标准对其控制策略、通信接口、数据采集与处理等功能进行了详细规定。要求控制系统具备高精度、高可靠性的特点，能够实时监测电力系统的运行状态，并根据设定的控制目标进行动态调整。

在保护配置方面，标准明确了UPFC设备应具备的多种保护功能，包括过流保护、过压保护、温度保护、接地保护等，以防止设备在异常工况下受到损坏。同时，要求保护系统具备快速动作能力，确保在发生故障时能够及时隔离故障点，保障系统安全。

试验方法和验收要求是标准的重要组成部分。通过规定的试验项目，如型式试验、出厂试验、现场调试试验等，可以全面评估UPFC设备的性能是否符合设计要求。验收阶段则需按照相关标准进行系统联调和性能测试，确保设备在实际运行中能够达到预期效果。

总体而言，《Q_GDW 11730-2017 统一潮流控制器技术规范》为我国电力系统中UPFC的应用提供了重要的技术依据和指导，有助于推动柔性交流输电技术的发展，提升电力系统的智能化水平和运行效率。
