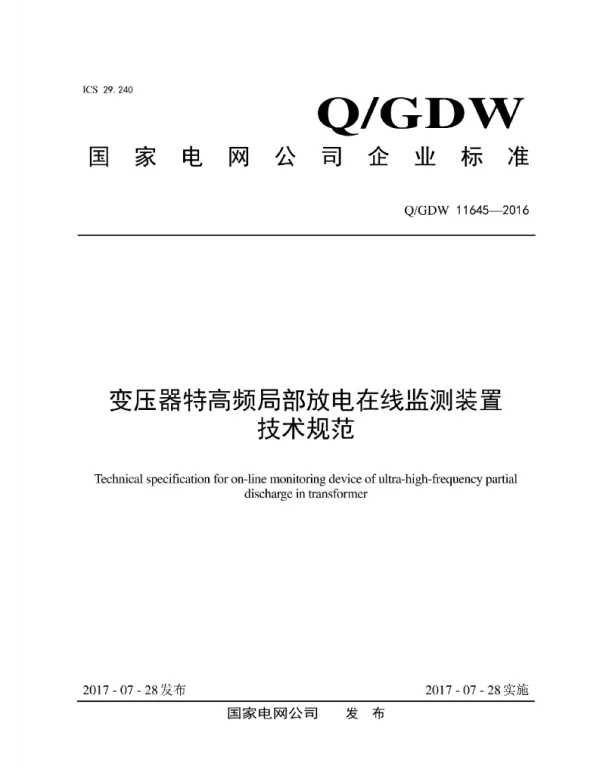

Q_GDW 11645-2016 变压器特高频局部放电在线监测装置技术规范

《Q_GDW 11645-2016 变压器特高频局部放电在线监测装置技术规范》是由国家电网公司发布的一项行业标准，旨在规范和指导变压器特高频局部放电在线监测装置的设计、制造、安装及运行维护等工作。该标准适用于电压等级为110kV及以上电力变压器的局部放电在线监测系统。

本标准规定了变压器特高频局部放电在线监测装置的技术要求、性能指标、试验方法以及检验规则等内容，确保监测装置能够准确、可靠地检测变压器内部的局部放电信号，从而实现对设备运行状态的有效监控。

标准中明确了监测装置的主要组成部分，包括传感器、信号处理单元、数据采集与分析模块以及通信接口等。其中，传感器用于捕捉变压器内部产生的特高频电磁波信号，信号处理单元负责对原始信号进行滤波、放大和特征提取，数据分析模块则通过算法识别放电类型和严重程度。

在技术性能方面，标准对监测装置的灵敏度、分辨率、频率响应范围、抗干扰能力等提出了具体要求。例如，装置应具备较高的信噪比，以保证在复杂电磁环境下仍能有效识别微弱的局部放电信号；同时，装置应具有良好的稳定性，能够在长时间运行过程中保持测量精度。

此外，标准还规定了监测装置的安装方式和使用环境条件。例如，传感器应安装在变压器的适当位置，以确保能够接收到最有效的放电信号；装置的工作温度范围、湿度限制以及防尘、防水等级也需符合相关要求。

在试验方法部分，标准详细列出了各项性能测试的具体步骤和判定依据。例如，对装置的灵敏度进行测试时，需模拟不同强度的局部放电信号，并观察装置能否正确识别；对装置的抗干扰能力进行评估时，则需在强电磁干扰环境下进行试验，验证其稳定性和可靠性。

检验规则方面，标准要求所有出厂的监测装置必须经过严格的出厂检验，包括外观检查、功能测试、性能测试等项目，确保产品符合设计要求。同时，对于首次投入使用或更换后的装置，还需进行现场调试和验收，以确认其运行正常。

该标准的实施对于提升变压器运行的安全性、延长设备使用寿命、降低故障率具有重要意义。通过在线监测装置的广泛应用，可以及时发现变压器内部的绝缘缺陷，避免因局部放电引发的严重事故，保障电网系统的稳定运行。

综上所述，《Q_GDW 11645-2016 变压器特高频局部放电在线监测装置技术规范》是一项重要的行业标准，为变压器局部放电的在线监测提供了科学依据和技术支持，推动了电力设备智能化、信息化的发展进程。
