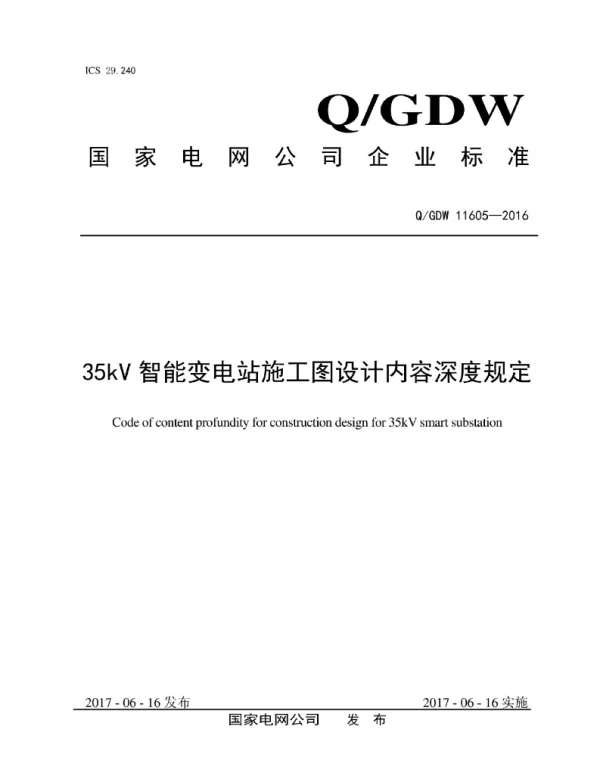

Q_GDW 11605-2016 35kV智能变电站施工图设计内容深度规定

《Q_GDW 11605-2016 35kV智能变电站施工图设计内容深度规定》是由国家电网公司发布的行业标准，旨在规范35kV智能变电站施工图的设计内容和深度，确保工程设计的质量和可实施性。该标准适用于新建、改建和扩建的35kV智能变电站项目，为设计单位提供了明确的设计依据和技术要求。

本标准主要从施工图设计的内容、深度、图纸表达方式以及相关技术参数等方面进行了详细规定。首先，明确了施工图设计的基本原则，包括安全可靠、经济合理、技术先进和便于施工等。同时，强调了智能变电站的特点，如自动化水平高、信息交互能力强等，要求在设计过程中充分考虑这些特性。

其次，标准对施工图设计的具体内容进行了分类和细化。主要包括电气一次系统图、二次系统图、设备布置图、土建施工图、通信系统图、防雷接地系统图等。每个部分都有具体的设计要求和表达方式，确保各专业之间的协调与配合。例如，在电气一次系统图中，需明确主接线方式、设备选型及参数；在二次系统图中，应体现保护、控制、测量等功能的配置。

此外，标准还对施工图的深度提出了具体要求。要求图纸必须完整、清晰、准确，能够指导施工和验收。对于关键设备和重要节点，需提供详细的构造图和安装说明。同时，对图纸的编号、比例、标注等也做出了统一规定，以提高设计效率和工程质量。

在智能变电站的设计中，本标准特别强调了智能化系统的集成与应用。包括监控系统、保护系统、自动化系统等，要求在施工图中明确各系统的接口方式、数据传输协议及设备配置。这有助于实现变电站的高效运行和远程管理，提升电力系统的智能化水平。

同时，标准还涉及施工图的审核与管理流程。要求设计单位在完成施工图后，必须经过严格的校对和审核，确保符合国家和行业相关规范。此外，还应提供必要的技术交底文件，方便施工单位理解和执行。

总体来看，《Q_GDW 11605-2016 35kV智能变电站施工图设计内容深度规定》是一份具有较强实用性和指导性的行业标准。它不仅规范了35kV智能变电站的施工图设计内容，也为提高工程质量、保障安全运行提供了有力支持。随着智能电网建设的不断推进，该标准将在未来发挥更加重要的作用。
