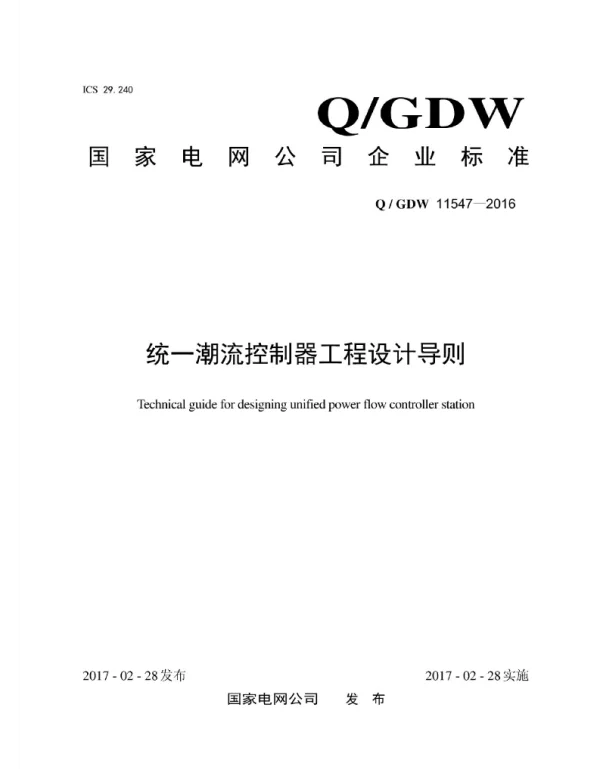

Q_GDW 11547-2016 统一潮流控制器工程设计导则

《Q_GDW 11547-2016 统一潮流控制器工程设计导则》是由国家电网公司发布的一项行业标准，旨在规范统一潮流控制器（UPFC）在电力系统中的工程设计和应用。该标准适用于电压等级为110kV及以上，且具有复杂潮流控制需求的输电系统。通过制定统一的设计原则和技术要求，该导则为UPFC的规划、设计、安装及运行提供了科学依据和技术指导。

统一潮流控制器是一种基于电力电子技术的灵活交流输电系统（FACTS）装置，能够同时实现对线路有功功率和无功功率的独立控制。其核心功能包括调节电压、改善系统稳定性、提高输电能力以及优化潮流分布。UPFC通过将并联和串联补偿相结合，实现了对电力系统运行状态的动态调控，是现代智能电网建设的重要组成部分。

《Q_GDW 11547-2016》导则涵盖了UPFC工程设计的多个方面，包括系统接入方式、设备配置、控制策略、保护配置、电磁兼容性、环境适应性以及安全防护等。在系统接入方面，导则明确了UPFC接入点的选择原则，要求充分考虑系统结构、负荷特性以及现有设备的容量限制，以确保UPFC能够有效发挥作用而不影响系统的安全稳定运行。

在设备配置方面，导则规定了UPFC的主要组成部件，如换流器、变压器、滤波器、控制系统等，并对各部分的技术参数提出了具体要求。例如，换流器应具备高可靠性、低损耗和快速响应能力；变压器需满足电压变换和隔离要求；滤波器则用于抑制谐波污染，保障电能质量。

控制策略是UPFC设计的核心内容之一。导则强调应根据不同的运行工况，采用相应的控制模式，如电压控制、功率控制或阻抗控制等，以实现最优的系统性能。同时，导则还要求UPFC控制系统具备良好的自适应能力和故障处理机制，以应对电网运行中的不确定性因素。

在保护配置方面，《Q_GDW 11547-2016》明确要求UPFC应配备完善的继电保护和自动装置，以防止设备故障对系统造成重大影响。导则还规定了保护动作的整定原则和协调方法，确保在发生短路、过载或其他异常情况下，能够迅速切断故障电流，保护设备和人员安全。

此外，导则还关注UPFC的电磁兼容性和环境适应性。要求UPFC设备在设计和安装过程中，应采取有效的屏蔽和接地措施，减少对周围通信系统和其他电气设备的干扰。同时，应考虑设备在不同气候条件下的运行性能，确保其在高温、低温、潮湿、盐雾等恶劣环境下仍能可靠工作。

《Q_GDW 11547-2016》的发布和实施，对于推动UPFC技术在电力系统中的广泛应用具有重要意义。它不仅提高了UPFC工程设计的标准化水平，也为相关设备制造商、设计单位和运行维护人员提供了明确的技术规范和操作指南。随着智能电网和新能源大规模接入，UPFC将在提升电网灵活性和安全性方面发挥越来越重要的作用。
