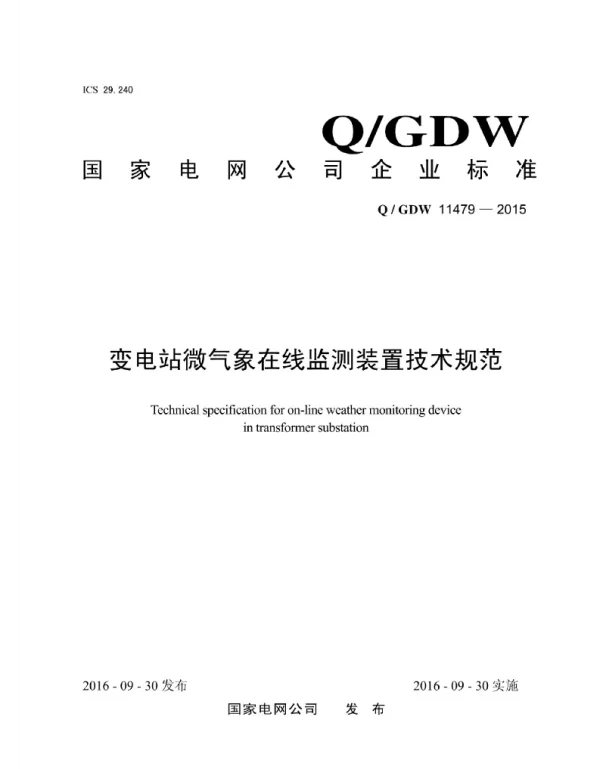

Q_GDW 11479-2015 变电站微气象在线监测装置技术规范

《Q_GDW 11479-2015 变电站微气象在线监测装置技术规范》是由国家电网公司发布的行业标准，旨在规范变电站微气象在线监测装置的设计、制造、安装和运行管理。该标准适用于电压等级为35kV及以上变电站的微气象在线监测装置，对于提升电力系统运行的安全性、稳定性和智能化水平具有重要意义。

本标准规定了微气象在线监测装置的基本功能、性能要求、结构设计、环境适应性、数据采集与传输、通信协议、安全防护、安装调试及验收等方面的技术要求。通过对微气象参数的实时监测，可以有效掌握变电站周边的温度、湿度、风速、风向、降水量、气压等气象信息，为电力设备的运行维护提供科学依据。

在基本功能方面，该标准要求监测装置能够对多种气象参数进行连续、准确的测量，并具备数据存储、报警、远程通信等功能。同时，装置应具备良好的抗干扰能力，确保在复杂电磁环境下仍能稳定运行。此外，还应支持多种通信方式，如以太网、GPRS、4G等，以便于与调度中心或监控系统实现数据交互。

在性能要求上，标准明确了各气象参数的测量精度、响应时间、采样频率等指标。例如，温度测量范围通常为-40℃至+60℃，精度为±0.5℃；湿度测量范围为0%～100%RH，精度为±3%RH；风速测量范围为0～50m/s，精度为±0.5m/s等。这些指标的设定，确保了监测数据的可靠性与实用性。

结构设计方面，标准要求装置具备良好的密封性、防尘、防水、防腐蚀能力，以适应户外恶劣环境。同时，设备外壳应采用耐候性强的材料，保证长期运行的稳定性。此外，装置应具备模块化设计，便于后期维护和升级。

在环境适应性方面，标准规定了装置在高温、低温、湿热、盐雾、振动等条件下的性能要求，确保其在不同气候条件下均能正常工作。例如，在-30℃至+70℃的温度范围内，装置应能正常运行，并保持数据采集的准确性。

数据采集与传输是该标准的重要内容之一。监测装置应具备数据自动采集、处理、存储和上传的功能，支持多种数据格式，如CSV、JSON等，并能通过网络将数据传输至监控平台。同时，应具备断点续传、数据加密等机制，保障数据传输的安全性与完整性。

通信协议方面，标准推荐使用通用的工业通信协议，如Modbus、DL/T645等，以实现与其他系统的兼容性。同时，应支持远程配置和参数调整，提高运维效率。

安全防护方面，装置应具备过压、过流、短路等保护功能，防止因外部因素导致设备损坏。同时，应具备防雷击、防静电等措施，确保设备在雷电天气下的安全性。

安装调试与验收是确保装置正常运行的关键环节。标准要求在安装过程中严格按照设计图纸进行施工，并进行现场调试，确保各项功能正常。验收时需对装置的各项性能指标进行全面测试，确认符合标准要求后方可投入使用。

总之，《Q_GDW 11479-2015 变电站微气象在线监测装置技术规范》为变电站微气象监测提供了全面的技术指导，有助于提高电力系统的运行管理水平，保障电网安全稳定运行。
