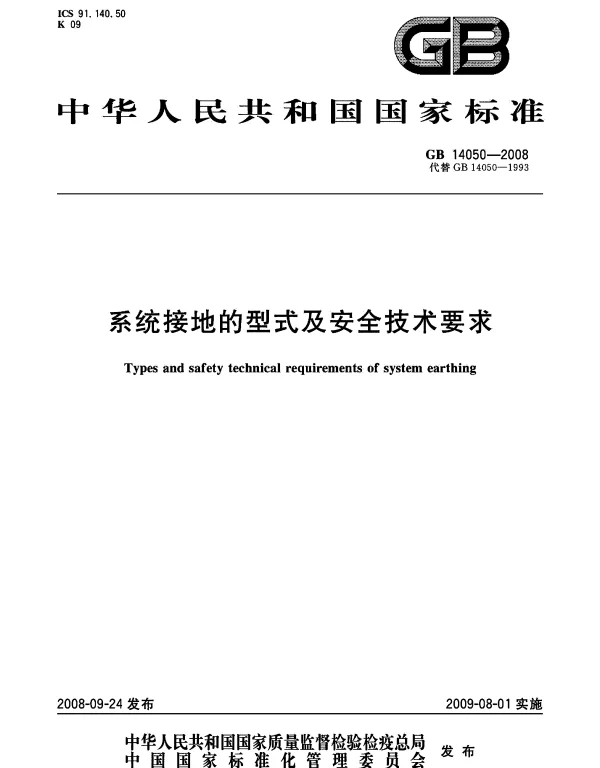

《系统接地的型式及安全技术要求》GB14050

《系统接地的型式及安全技术要求》GB14050是中华人民共和国国家标准，全称为《系统接地的型式及安全技术要求》，该标准主要规定了电气系统中接地的类型、实施方式以及相关的安全技术要求。该标准适用于交流额定电压不超过1000V的低压配电系统，同时也对高压系统的部分接地形式提供了参考。

GB14050标准的制定是为了确保电气设备和系统的安全运行，防止因接地不良导致的触电事故、设备损坏以及火灾等安全隐患。该标准明确了不同接地系统的定义和适用范围，包括TT系统、TN系统和IT系统等，为电气工程设计和施工提供了重要的技术依据。

在TT系统中，电源的中性点直接接地，而电气设备的外露可导电部分也通过独立的接地装置接地。这种系统的特点是故障电流较大，保护装置能够迅速动作，从而有效切断故障电路。但其缺点是需要额外的接地装置，增加了施工成本。

TN系统则分为TN-C、TN-S和TN-C-S三种形式。其中，TN-C系统将中性线和保护线合并为一条PEN线，适用于对电磁干扰要求不高的场所；TN-S系统则将中性线和保护线分开，提高了系统的安全性；TN-C-S系统则是前段采用TN-C，后段采用TN-S的形式，适用于对供电连续性和安全性要求较高的场合。

IT系统是指电源的中性点不接地或通过高阻抗接地，电气设备的外露可导电部分直接接地。该系统在发生单相接地故障时，故障电流较小，不会立即切断电源，因此适用于对供电连续性要求较高的场所，如医院、矿井等。

GB14050标准还对接地装置的设计、安装和维护提出了具体要求，包括接地电阻的测量方法、接地体的材料选择、接地线的截面积等。这些要求旨在确保接地系统的可靠性和长期有效性，防止因接地不良导致的安全事故。

此外，该标准还强调了对接地系统的定期检查和测试的重要性，要求相关单位建立完善的接地检测制度，确保接地系统的性能符合安全要求。同时，对于新建和改造的电气系统，必须按照标准进行设计和施工，以保证系统的安全性和稳定性。

GB14050作为我国电气安全领域的重要标准，不仅规范了接地系统的型式和技术要求，也为电气工程的设计、施工和管理提供了科学依据。随着电力系统的不断发展，该标准也在不断完善和更新，以适应新的技术和应用需求。

总之，《系统接地的型式及安全技术要求》GB14050是保障电气系统安全运行的重要技术文件，对于提高电气设备的安全性、减少电气事故的发生具有重要意义。相关单位应严格遵守该标准的要求，确保接地系统的合理设计和有效实施。
