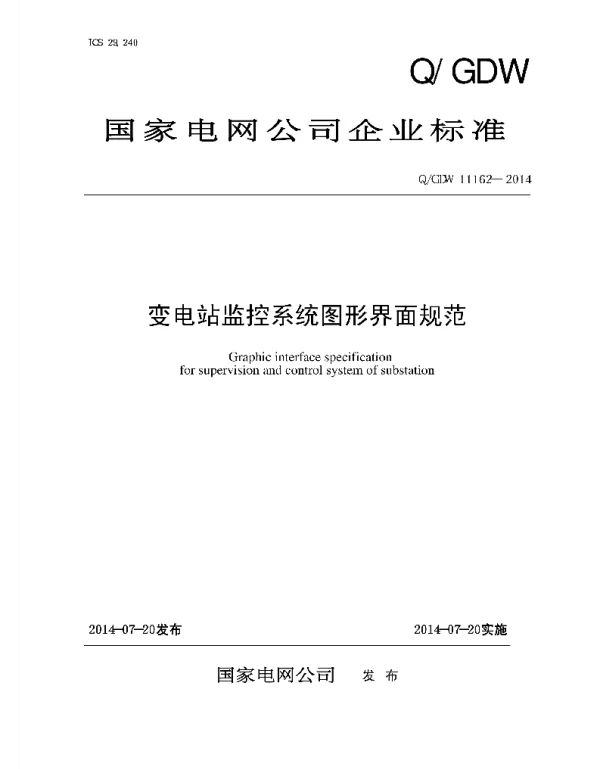

Q_GDW 11162-2014 变电站监控系统图形界面规范

《Q_GDW 11162-2014 变电站监控系统图形界面规范》是由国家电网公司发布的一项行业标准，旨在统一和规范变电站监控系统的图形界面设计与展示方式。该标准适用于各类变电站的监控系统，包括新建、扩建及改造项目中的图形界面设计与实施。

该规范的制定背景源于电力系统自动化水平的不断提高，以及变电站监控系统在电力运行管理中的重要作用。随着智能电网的发展，变电站监控系统不仅承担着设备运行状态监测的功能，还涉及故障预警、远程控制、数据采集与分析等多个方面。为了提高监控系统的可操作性、可视化程度和信息传达效率，有必要对图形界面的设计进行标准化。

《Q_GDW 11162-2014》主要从图形界面的基本要求、布局设计、图元符号、颜色使用、文本标注、动态显示等方面进行了详细规定。例如，图形界面应遵循清晰、直观、易读的原则，确保操作人员能够快速获取关键信息。同时，规范强调了图元符号的统一性，以减少因符号不一致带来的理解偏差。

在布局设计方面，该标准建议将变电站的主要设备、电气连接关系、运行参数等信息按照逻辑顺序进行排列，并采用模块化设计方法，以便于不同规模和复杂度的变电站应用。此外，图形界面应具备良好的交互性，支持用户通过点击、拖动等方式进行操作，提升人机交互体验。

颜色使用是图形界面设计的重要组成部分。《Q_GDW 11162-2014》明确了不同颜色在监控系统中的含义，如红色用于报警信号，绿色表示正常状态，黄色表示警告或注意状态等。这种颜色编码体系有助于操作人员迅速识别设备状态，提高应急响应速度。

文本标注方面，规范要求所有图形元素均应配有明确的文字说明，避免因缺乏解释而造成误解。同时，文本字体、大小、颜色等应符合统一标准，确保视觉上的协调性和专业性。

动态显示功能是现代监控系统的重要特征之一。该标准规定了设备状态变化、数据波动、报警事件等信息的动态呈现方式，如通过闪烁、动画、弹窗等形式提醒操作人员关注异常情况。这不仅提高了信息传递的及时性，也增强了系统的实时监控能力。

此外，《Q_GDW 11162-2014》还对图形界面的兼容性、扩展性提出了要求，鼓励采用开放架构和技术，便于后续系统的升级和维护。同时，规范强调了图形界面的安全性，要求系统具备权限管理、操作记录等功能，防止未经授权的访问和误操作。

总体而言，《Q_GDW 11162-2014 变电站监控系统图形界面规范》为我国变电站监控系统的图形界面设计提供了科学、系统的指导依据。它的实施有助于提升电力系统的智能化水平，保障电网安全稳定运行，同时也为电力行业的标准化建设奠定了坚实基础。
