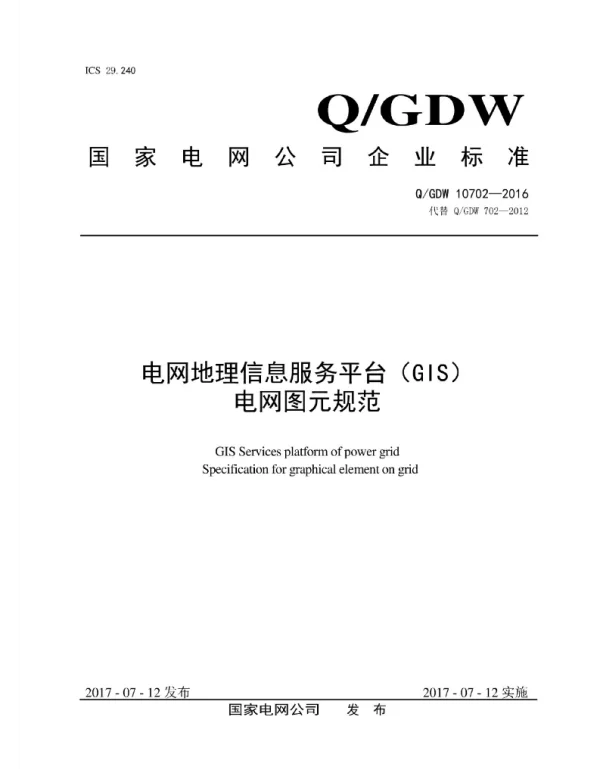

Q_GDW 10702-2016 电网地理信息服务平台GIS电网图元规范

《Q_GDW 10702-2016 电网地理信息服务平台GIS电网图元规范》是中国国家电网公司发布的一项行业标准，旨在统一和规范电网地理信息系统（GIS）中电网图元的表示方式。该标准适用于电力系统中的地理信息服务平台建设与应用，为电网设备、线路、变电站等要素的图形化表达提供了统一的技术规范。

该规范的制定是为了应对当前电网信息化管理中存在的图元不统一、数据不一致等问题。在实际应用中，由于不同地区或单位采用的图元标准不一，导致数据共享困难，影响了电网运行管理和调度效率。因此，《Q_GDW 10702-2016》的出台，为实现全国范围内的电网数据标准化和互联互通奠定了基础。

本规范涵盖了电网图元的基本分类、图元符号的设计原则、图元属性定义以及图元绘制规则等内容。其中，基本分类包括输电线路、配电线路、变电站、开关设备、变压器、负荷点等多个类别。每个类别下都有相应的图元符号，确保在不同应用场景中能够准确反映电网结构和设备状态。

图元符号的设计遵循了标准化、可视化和易识别的原则。例如，输电线路通常以直线或曲线表示，变电站则用特定的几何图形进行标识，而开关设备则通过不同的符号区分其类型和功能。这些设计不仅提高了图元的可读性，也便于工作人员快速识别和操作。

图元属性定义是该规范的重要组成部分，主要包括设备名称、编号、电压等级、所属线路、连接关系等信息。这些属性信息与图元图形相结合，形成了完整的电网数据模型，为后续的数据分析、故障诊断和运行维护提供了有力支持。

此外，规范还明确了图元绘制的规则，包括比例尺、图层划分、颜色编码等方面的要求。这些规定有助于提高电网地图的清晰度和一致性，避免因绘图风格差异导致的信息误解。

《Q_GDW 10702-2016》的实施，对于提升电网地理信息平台的建设水平具有重要意义。它不仅规范了电网图元的表达方式，也为电网数据的整合与共享提供了技术保障。同时，该规范的推广和应用，也有助于推动智能电网的发展，提升电力系统的运行效率和管理水平。

在实际应用中，该规范被广泛应用于电网规划、运行监控、故障处理等多个环节。通过统一的图元标准，可以有效减少人为操作失误，提高工作效率，同时为大数据分析和人工智能应用提供了高质量的数据基础。

总的来说，《Q_GDW 10702-2016 电网地理信息服务平台GIS电网图元规范》是一项具有重要指导意义的行业标准，对推动电网信息化建设、提升电力系统智能化水平起到了积极作用。
