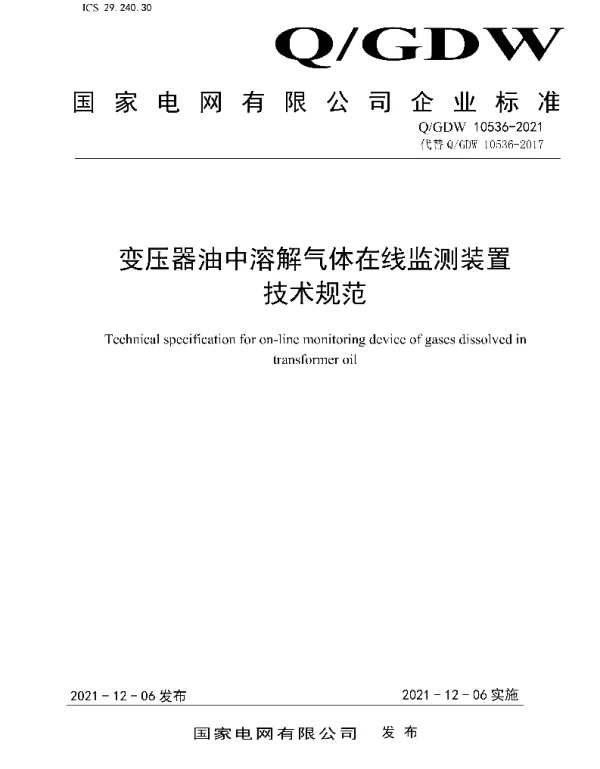

Q_GDW 10536-2021 变压器油中溶解气体在线监测装置技术规范

《Q_GDW 10536-2021 变压器油中溶解气体在线监测装置技术规范》是由国家电网公司发布的一项行业标准，旨在规范和指导变压器油中溶解气体在线监测装置的设计、制造、安装、调试及运行维护。该标准适用于电力系统中用于监测变压器油中溶解气体含量的在线监测装置，为相关设备的技术性能、功能要求、试验方法及检验规则提供了统一的技术依据。

本标准在制定过程中充分考虑了我国电力系统的实际运行情况和技术发展水平，结合国内外相关技术标准和研究成果，对在线监测装置的各项性能指标进行了详细规定。主要包括装置的基本功能、技术参数、结构设计、数据采集与处理、通信接口、安全防护、环境适应性等方面的要求。

在基本功能方面，标准明确要求在线监测装置应具备对变压器油中溶解气体（如氢气、甲烷、乙炔、乙烯、乙烷、丙烯、一氧化碳、二氧化碳等）的实时监测能力，并能通过数据采集系统将监测结果传输至监控系统或调度中心。同时，装置应具备自动报警、数据存储、故障诊断等功能，以确保设备运行的安全性和可靠性。

在技术参数方面，标准对装置的测量范围、测量精度、响应时间、重复性误差等关键指标提出了具体要求。例如，对于氢气的测量范围一般为0～1000μL/L，测量精度应控制在±5%以内；对于乙炔的测量范围通常为0～100μL/L，测量精度应达到±10%。这些参数的设定有助于提高装置的准确性和稳定性。

在结构设计上，标准强调装置应具备良好的密封性、抗干扰能力和环境适应性。装置的外壳应采用防腐蚀材料制造，以适应户外或室内不同环境条件下的长期运行。此外，装置内部的传感器、电路板等关键部件应具有较高的稳定性和耐久性，以确保长期运行中的可靠性和准确性。

在数据采集与处理方面，标准要求在线监测装置能够实现对采集到的数据进行实时分析，并根据预设的报警阈值进行相应的预警或报警操作。同时，装置应支持多种数据输出方式，如RS485、以太网、无线通信等，以便于与变电站自动化系统集成。

在通信接口方面，标准规定了装置与主站系统之间的通信协议和数据格式，确保不同厂家的产品之间可以实现互联互通。这不仅提高了系统的兼容性，也方便了后续的维护和升级。

在安全防护方面，标准要求装置应具备过压、过流、短路等保护措施，防止因外部因素导致设备损坏或安全事故的发生。同时，装置还应具备防雷、防电磁干扰等防护功能，以保障设备在复杂电磁环境下的正常运行。

在环境适应性方面，标准对装置的工作温度范围、湿度范围、振动和冲击等环境条件进行了明确规定，确保装置能够在各种恶劣环境下稳定运行。此外，装置还应具备一定的防尘、防水能力，以适应不同的安装场所。

总之，《Q_GDW 10536-2021 变压器油中溶解气体在线监测装置技术规范》作为一项重要的行业标准，为变压器油中溶解气体在线监测装置的规范化发展提供了有力的技术支撑。通过严格执行该标准，可以有效提升电力设备运行的安全性和智能化水平，为电力系统的稳定运行提供坚实保障。
