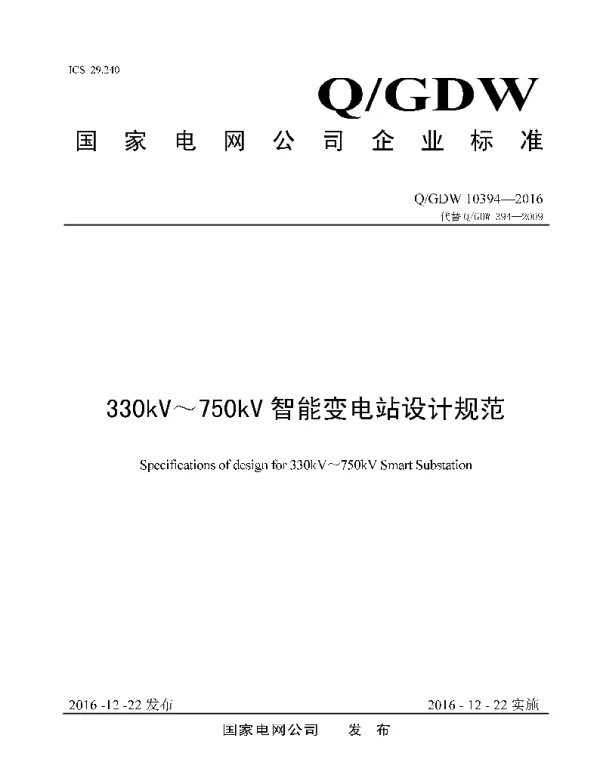

Q_GDW 10394-2016 330kV～750kV智能变电站设计规范

《Q_GDW 10394-2016 330kV～750kV智能变电站设计规范》是由国家电网公司发布的行业标准，旨在指导和规范330kV至750kV电压等级智能变电站的设计工作。该规范是电力系统智能化发展的重要技术依据，对于提升电网运行效率、保障电力安全、推动智能电网建设具有重要意义。

本规范适用于新建、改建和扩建的330kV～750kV智能变电站工程设计，涵盖了变电站的整体规划、设备配置、系统集成、通信网络、自动化系统、继电保护、监控系统等多个方面。通过统一的技术要求和设计原则，确保智能变电站具备高效、可靠、安全和环保的特点。

在智能变电站设计中，规范强调了数字化、信息化和智能化的理念。通过采用先进的传感技术、通信技术和信息处理技术，实现对变电站运行状态的实时监测和远程控制。同时，规范还注重系统的兼容性和扩展性，为未来技术升级和功能扩展预留空间。

在设备配置方面，规范明确了各类一次设备和二次设备的技术参数和选型要求。包括变压器、断路器、隔离开关、电流互感器、电压互感器等关键设备的性能指标和安装方式。此外，对智能组件如智能终端、合并单元、过程层交换机等也提出了具体的技术要求，以确保系统的稳定性和可靠性。

通信网络是智能变电站的重要组成部分，规范对通信网络的结构、拓扑形式、传输介质、协议标准等进行了详细规定。要求采用高速、可靠的通信技术，支持IEC 61850等国际标准，实现设备间的互联互通和数据共享。

在自动化系统设计中，规范强调了监控系统、保护系统、测量系统等功能模块的集成与协同。要求系统具备良好的人机交互界面，支持远程操作和故障诊断，提高运维效率和响应速度。

继电保护系统是保障电力系统安全运行的关键，规范对保护装置的配置、整定值的计算、动作逻辑的设定等方面提出了明确要求。要求保护系统具备快速性、选择性和灵敏性，确保在故障发生时能够迅速切除故障点，防止事故扩大。

在环境保护和节能降耗方面，规范也给予了充分重视。要求变电站设计符合国家环保政策，减少电磁污染和噪声干扰，合理布置设备布局，优化能源使用，提高能效水平。

《Q_GDW 10394-2016 330kV～750kV智能变电站设计规范》的发布和实施，标志着我国在智能变电站设计领域迈出了重要一步。它不仅为工程设计提供了科学依据和技术支持，也为推动电力系统智能化发展奠定了坚实基础。
