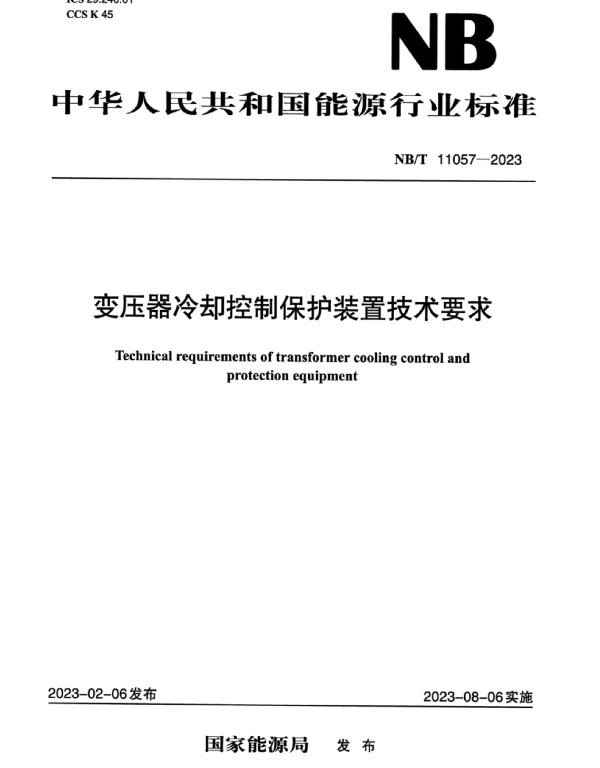

《NBT 11057-2023 变压器冷却控制保护装置技术要求》是一项针对变压器冷却系统控制与保护装置的技术标准,由国家能源局发布,旨在规范和统一相关设备的设计、制造、检验及应用。该标准适用于电力系统中各类变压器的冷却控制与保护装置,涵盖其性能、功能、安全性和可靠性等方面的要求。
本标准的制定基于当前电力系统对变压器运行安全性和稳定性的高要求,结合了国内外先进的技术成果和实践经验。通过对冷却控制保护装置的功能进行详细规定,确保其能够有效监测变压器的运行状态,并在异常情况下及时采取保护措施,从而延长变压器使用寿命,提高供电系统的稳定性。
标准中明确了变压器冷却控制保护装置的基本功能,包括温度监测、冷却系统自动控制、故障报警、数据记录与传输等。同时,还规定了装置的电气性能、机械性能、环境适应性以及电磁兼容性等方面的技术指标,以确保装置在各种复杂环境下都能正常运行。
在温度监测方面,标准要求冷却控制保护装置能够准确采集变压器关键部位的温度信息,并根据预设的温度阈值自动调节冷却设备的运行状态。例如,在温度升高至一定值时,自动启动风扇或油泵,以降低变压器温度,防止过热损坏。
对于冷却系统的自动控制,标准提出了多种控制模式,如定时控制、温度控制和负载控制等,以满足不同工况下的需求。同时,装置应具备远程监控功能,支持通过通信接口将运行数据上传至监控系统,便于运维人员实时掌握变压器运行状况。
在故障报警功能方面,标准规定装置应能检测冷却系统中的异常情况,如风扇停转、油泵故障、温度异常等,并及时发出声光报警信号。此外,装置还应具备数据记录功能,保存历史运行数据,为故障分析提供依据。
为了保证装置的可靠性和安全性,标准对产品的结构设计、材料选用、防护等级以及抗干扰能力提出了具体要求。例如,装置外壳应具备良好的密封性,防止灰尘、湿气等外界因素影响内部电路;同时,应具备足够的机械强度,以应对安装和运行过程中可能遇到的振动和冲击。
此外,标准还对装置的安装和调试提出了指导性意见,要求制造商在产品说明书中详细描述安装步骤、调试方法及注意事项,确保用户能够正确使用和维护设备。同时,建议在实际应用中定期对装置进行检查和校准,以保持其性能稳定。
《NBT 11057-2023 变压器冷却控制保护装置技术要求》的实施,有助于提升我国变压器冷却控制保护装置的技术水平,推动电力设备向智能化、高效化方向发展。同时,也为电力系统的安全运行提供了有力保障。
