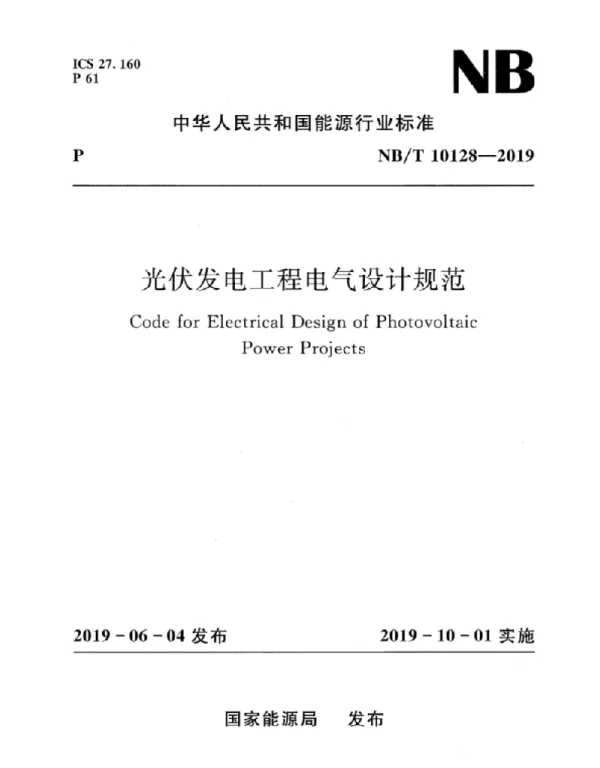

NBT 10128-2019 光伏发电工程电气设计规范

《NBT 10128-2019 光伏发电工程电气设计规范》是中国国家能源局发布的行业标准，适用于新建、改建和扩建的光伏发电工程的电气设计。该规范旨在为光伏发电系统的设计提供科学、合理的技术依据，确保工程的安全性、可靠性与经济性。

本规范涵盖了光伏发电工程中电气设计的各个方面，包括但不限于系统配置、设备选型、电气连接、继电保护、接地与防雷、无功补偿、电能质量、自动化控制以及电力调度等方面的内容。通过对这些关键环节的详细规定，规范能够有效指导设计人员在实际工程中进行合理的电气方案设计。

在系统配置方面，规范明确了不同规模光伏发电系统的接入方式和运行模式，包括并网运行和离网运行两种主要形式。对于并网系统，规范要求必须满足国家电网的相关技术标准，并具备必要的保护和控制功能，以保障电网的安全稳定运行。

在设备选型方面，规范强调了光伏组件、逆变器、变压器、开关设备等关键设备的选择原则，要求设备性能应符合国家相关标准，并具备良好的环境适应性和使用寿命。同时，规范还对设备的安装位置、通风散热、维护便利性等提出了具体要求。

电气连接部分是规范的重要内容之一，明确规定了电缆选型、敷设方式、接线方式以及配电装置的布置原则。规范要求所有电气连接必须保证良好的导电性和机械强度，防止因接触不良或短路引发安全事故。

继电保护是保障光伏发电系统安全运行的关键措施，规范对此进行了详细规定，包括保护配置、整定计算、动作时间及选择性等方面的要求。通过合理的继电保护设置，可以有效避免故障扩大，提高系统的运行可靠性。

接地与防雷措施是保障光伏发电系统安全运行的重要环节，规范要求所有电气设备均应采取有效的接地措施，并根据当地气候条件和雷电活动情况，合理设置防雷装置。规范还对接地电阻值、防雷等级以及避雷器的选型提出了具体要求。

无功补偿和电能质量也是规范关注的重点内容。规范要求光伏发电系统应配备适当的无功补偿装置，以改善功率因数，降低线路损耗。同时，对电压波动、谐波污染等问题也作出了明确的规定，确保并网电能的质量符合国家标准。

自动化控制部分，规范要求光伏发电系统应具备必要的监控和数据采集功能，实现对系统运行状态的实时监测和远程控制。同时，规范还对通信接口、数据传输协议以及控制系统的设计提出了具体要求。

电力调度方面，规范强调了光伏发电系统与电网之间的协调配合，要求系统具备一定的调节能力，能够根据电网需求调整出力。规范还对调度指令的执行、运行参数的上传以及异常情况的处理做出了详细规定。

总体而言，《NBT 10128-2019 光伏发电工程电气设计规范》是一部全面、系统且具有较强操作性的行业标准，对于推动我国光伏发电行业的规范化发展具有重要意义。通过严格执行该规范，可以有效提升光伏发电工程的设计水平和运行质量，为可再生能源的发展提供有力支撑。
