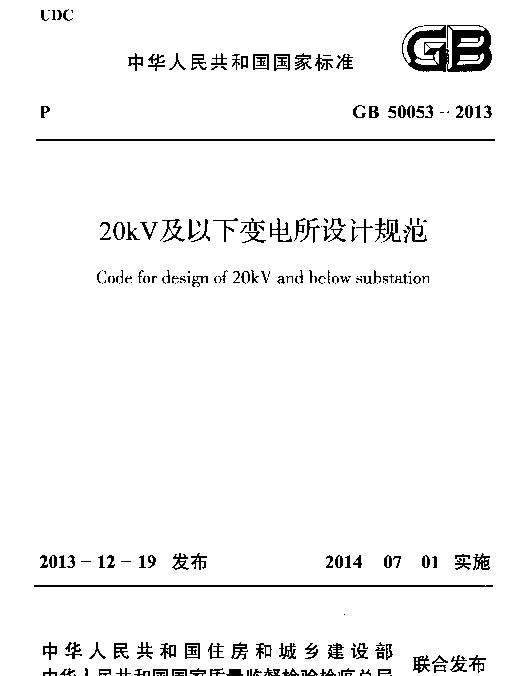

《20KV及以下变电所设计规范》（GB50053-2013）

《20kV及以下变电所设计规范》（GB50053-2013）是中华人民共和国国家标准，由中华人民共和国住房和城乡建设部批准发布，自2014年6月1日起实施。该规范适用于新建、改建和扩建的20kV及以下电压等级的变电所设计，涵盖了变电所的选址、布置、设备选择、电气接线、继电保护、防雷接地、照明、通风、防火等方面的内容。

本规范的制定旨在提高电力系统运行的安全性、可靠性与经济性，确保变电所在设计阶段能够满足国家相关法律法规和技术标准的要求。通过规范的设计流程和科学的技术参数，为电力工程的设计、施工和运行提供统一的技术依据。

在变电所的选址方面，规范要求充分考虑地形、地质、气象条件以及周围环境的影响，避免在易燃、易爆、污染严重的区域设置变电所。同时，应确保变电所与居民区、学校、医院等重要设施保持安全距离，以减少对周边环境的影响。

在变电所的布置上，规范强调了合理布局的重要性，包括主控室、配电装置室、变压器室、电缆夹层等不同功能区域的安排。要求各区域之间保持适当间距，便于操作维护，并符合相关的安全距离规定。

设备选择是变电所设计的重要环节。规范中明确了变压器、断路器、隔离开关、电流互感器、电压互感器等主要设备的选型原则，要求根据负荷性质、电压等级、运行方式等因素进行综合考虑。同时，对设备的性能指标、安装方式、防护等级等提出了具体要求。

电气接线方面，规范提供了多种接线方式的选择建议，如单母线、双母线、桥式接线等，适用于不同的供电需求和系统结构。设计时应结合实际情况，选择合理的接线方式，确保系统的稳定性和灵活性。

继电保护是保障电力系统安全运行的关键措施。规范中详细规定了各种保护装置的配置原则和整定方法，包括过电流保护、速断保护、差动保护等，确保在发生故障时能够迅速切除故障部分，防止事故扩大。

防雷接地设计也是变电所设计的重要内容。规范要求根据当地雷电活动情况，合理设置避雷针、避雷线等防雷设施，并对接地网的材料、尺寸、埋深等提出明确要求，以确保变电所设备和人员的安全。

照明、通风和防火设计同样受到规范的重视。规范中对变电所内的照明系统、通风系统以及消防设施进行了详细规定，要求满足运行人员的工作需要，同时保障变电所的消防安全。

此外，规范还对变电所的土建设计、环境保护、节能降耗等方面提出了具体要求。例如，在土建设计中应考虑建筑结构的耐久性和抗震性能；在环境保护方面，应尽量减少对周围生态环境的影响；在节能降耗方面，鼓励采用高效节能设备和技术。

总之，《20kV及以下变电所设计规范》（GB50053-2013）是一部综合性强、实用性高的技术规范，对于指导我国20kV及以下变电所的设计工作具有重要意义。通过严格执行该规范，可以有效提升变电所的设计质量，保障电力系统的安全稳定运行。
