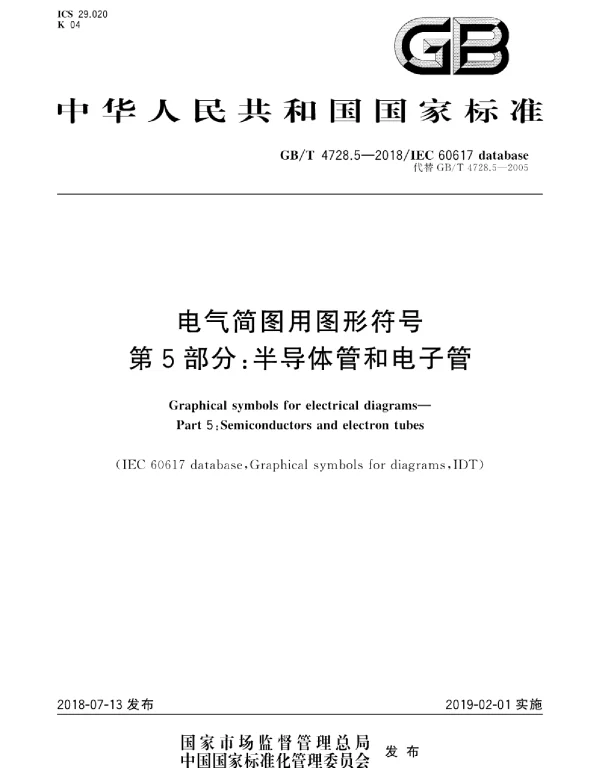

GBT4728.5-2018电气简图用图形符号第5部分：半导体管和电子管

《GBT4728.5-2018电气简图用图形符号第5部分：半导体管和电子管》是中国国家标准的一部分，该标准由全国电气工程标准化技术委员会归口管理。它主要规定了在电气简图中用于表示半导体管和电子管的图形符号，旨在统一和规范电气设计、制造及使用过程中对这些元件的表达方式。

本标准适用于各类电气设备和系统的设计、制造、安装、调试及维护等环节。通过采用统一的图形符号，可以提高电气图纸的可读性和准确性，减少因符号不一致而造成的误解或错误。

在电气工程领域，半导体管和电子管是构成电路的重要元件，它们在信号处理、能量转换、控制等方面发挥着关键作用。因此，准确地表示这些元件的图形符号对于电气工程师和技术人员来说至关重要。

《GBT4728.5-2018》涵盖了多种类型的半导体管和电子管，包括但不限于二极管、晶体管、场效应晶体管、可控硅、光电器件等。每种器件都有其特定的图形符号，这些符号通常由基本图形和附加标记组成，以区分不同的功能和特性。

例如，二极管的基本图形符号是一个箭头指向一个直线，表示电流的单向流动。而晶体管则根据其类型（如NPN或PNP）有不同的图形符号，通常包含三个引脚，分别代表基极、集电极和发射极。

此外，标准还规定了图形符号的绘制要求，包括线条的粗细、比例、方向以及与其他元件的连接方式。这些细节的统一有助于确保电气图纸的一致性和专业性。

在实际应用中，设计人员需要根据具体需求选择合适的图形符号，并遵循标准中的相关规定。同时，还需要注意不同国家和地区可能存在的差异，以避免因标准不一致而导致的混淆。

随着电子技术的不断发展，新的半导体器件和电子管不断涌现，标准也需要定期更新以适应新技术的发展。《GBT4728.5-2018》作为现行有效的标准，为我国电气工程领域提供了重要的参考依据。

总之，《GBT4728.5-2018电气简图用图形符号第5部分：半导体管和电子管》是电气工程领域不可或缺的标准之一。它不仅规范了图形符号的使用，还提高了电气设计的效率和准确性，对于推动我国电气行业的标准化发展具有重要意义。
